Основные характеристики
|
|
|
Категория (TIA/EIA):
|
5e
|
|
Количество пар:
|
4
|
|
Конструкция кабеля:
|
F/UTP
|
|
Среда эксплуатации:
|
внутри помещений (indoor)
|
|
Внешний диаметр:
|
5.4 мм
|
|
Общий экран:
|
алюминизированная полиэстерная пленка
|
|
Температура эксплуатации:
|
-20 °C ... +75 °C
|
|
Скрепляющая обмотка:
|
полиэстерная лента, спиральная намотка
|
|
Оболочка
|
|
|
Материал внешней оболочки:
|
PVC (поливинилхлорид)
|
|
Толщина оболочки:
|
0.4 мм
|
|
Проводник
|
|
|
Конструкция проводников:
|
многопроволочная (stranded)
|
|
Калибр AWG:
|
26 AWG
|
|
Номинальный диаметр проводника:
|
0,48 мм
|
|
Сечение проводника:
|
0,142 кв. мм
|
|
Число и диаметр проволок проводника:
|
7 х 0,16 мм
|
|
Материал проводников:
|
электролитическая медь
|
|
Изоляция проводников:
|
полиэтилен высокой плотности (HDPE)
|
|
Диаметр проводника в изоляции:
|
0.92 мм
|
|
Предельное отклонение по диаметру проводника в изоляции:
|
0,02 мм
|
|
Габариты и вес
|
|
|
Масса 1 км кабеля:
|
33 кг
|
|
Дополнительные характеристики
|
|
|
Материал дренажного провода:
|
медь луженая (TC)
|
|
Диаметр дренажного провода:
|
0.38 мм
|
|
Конструкция дренажного провода:
|
многопроволочная (stranded)
|
|
Допустимое растягивающее усилие (монтаж):
|
80 Н
|
|
Минимальный радиус изгиба:
|
8 / 4 наружных диаметров (монтаж/экспл.)
|
|
Предельное отклонение по внешнему диаметру:
|
0,2 мм
|
|
Электрические характеристики
|
|
|
Диапазон частот:
|
1-100 МГц
|
|
Волновое сопротивление (при 100 МГц):
|
100 ±15 Ом
|
|
Электр. сопротивление жилы (при 20 °С), не более:
|
145 Ом/км
|
|
Омическая асимметрия жил в паре (макс.):
|
2 %
|
|
Сопротивление изоляции жил (мин.):
|
5 ГОм·км
|
|
Испытательное напряжение (пост. ток):
|
700 В/1 мин
|
|
Электрическая емкость рабочей пары (макс.):
|
56 пФ/м
|
|
Скорость распространения сигнала (мин.):
|
68 %
|
|
Асимметрия задержки сигнала (макс.):
|
35 нс/100 м
|
| Код | Артикул | Тип | Описание | Цвет | Длина кабеля в упаковке | Заказать |
|---|---|---|---|---|---|---|
| 408973 | 236278 | FUTP4-C5E-P26-IN-PVC-BK-305 | Hyperline FUTP4-C5E-P26-IN-PVC-BK-305 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, черный | черный | упак 305м | Заказать |
| 408974 | 236279 | FUTP4-C5E-P26-IN-PVC-BL-305 | Hyperline FUTP4-C5E-P26-IN-PVC-BL-305 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, синий | синий | упак 305м | Заказать |
| 408975 | 236280 | FUTP4-C5E-P26-IN-PVC-GN-305 | Hyperline FUTP4-C5E-P26-IN-PVC-GN-305 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C– +75°C, зеленый | зеленый | упак 305м | Заказать |
| 408976 | 236281 | FUTP4-C5E-P26-IN-PVC-GY-305 | Hyperline FUTP4-C5E-P26-IN-PVC-GY-305 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, серый | серый | упак 305м | Заказать |
| 408977 | 236283 | FUTP4-C5E-P26-IN-PVC-OR-305 | Hyperline FUTP4-C5E-P26-IN-PVC-OR-305 Кабель витая пара, экранированная F/UTP, кат. 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, оранжевый | оранжевый | упак 305м | Заказать |
| 408978 | 236284 | FUTP4-C5E-P26-IN-PVC-RD-305 | Hyperline FUTP4-C5E-P26-IN-PVC-RD-305 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C– +75°C, красный | красный | упак 305м | Заказать |

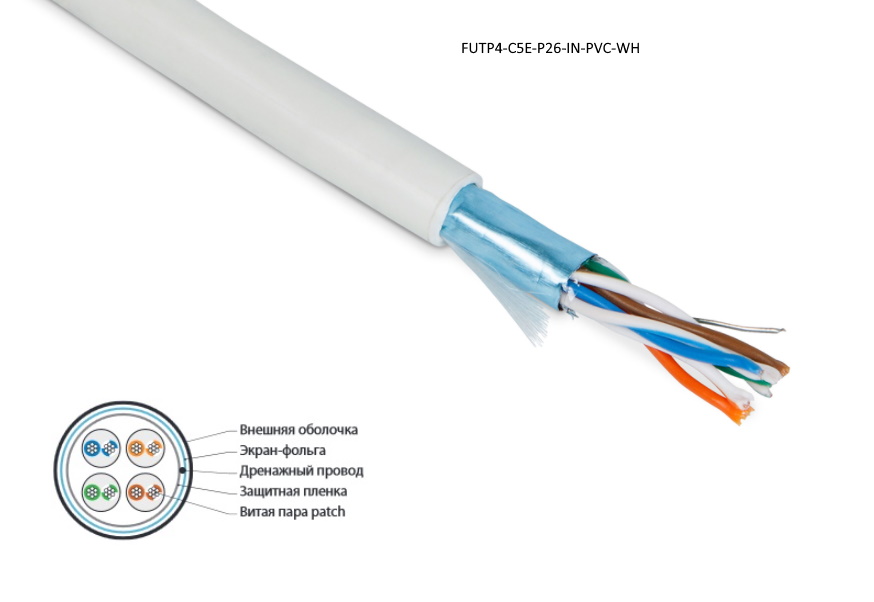

| 408979 | 236285 | FUTP4-C5E-P26-IN-PVC-WH-305 | Hyperline FUTP4-C5E-P26-IN-PVC-WH-305 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, белый | белый | упак 305м | Заказать |

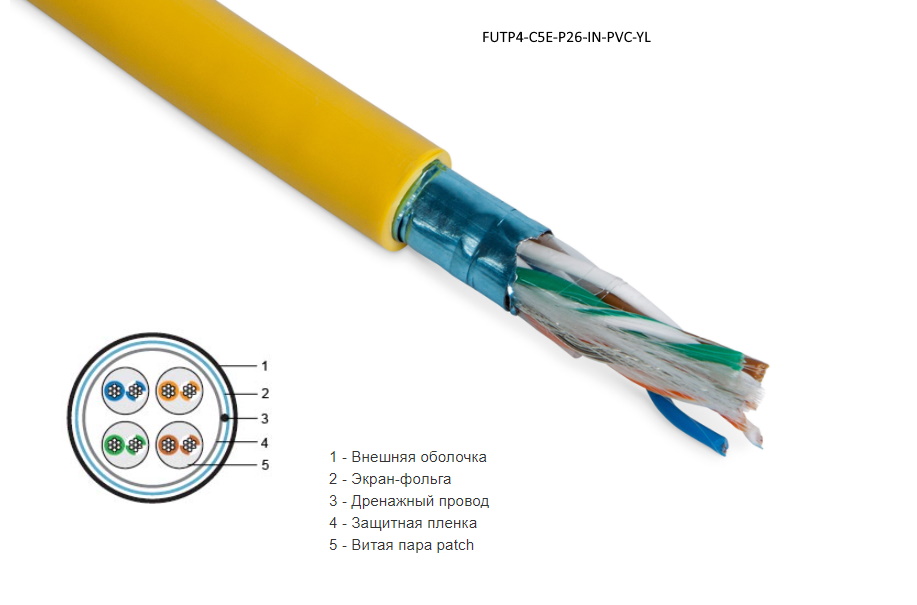

| 408980 | 236286 | FUTP4-C5E-P26-IN-PVC-YL-305 | Hyperline FUTP4-C5E-P26-IN-PVC-YL-305 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, желтый | желтый | упак 305м | Заказать |

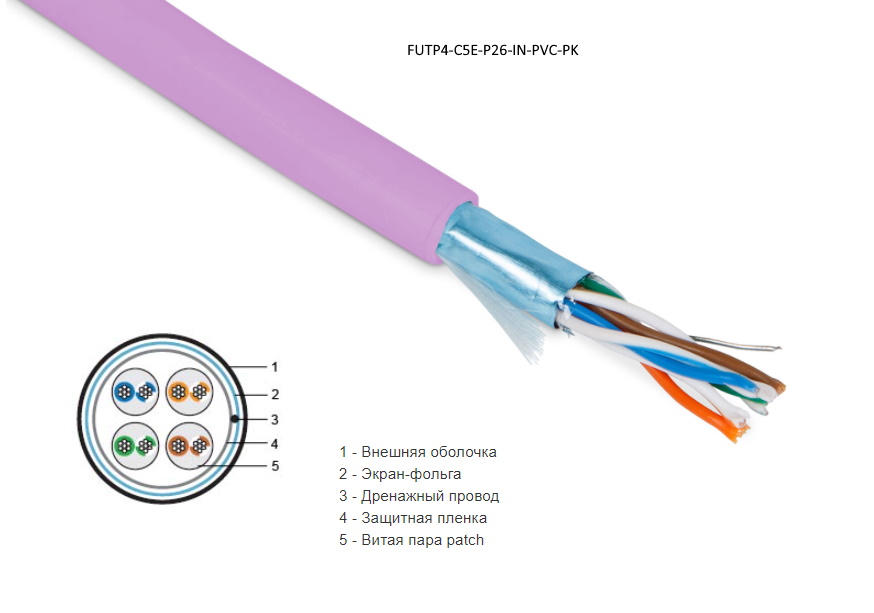

| 408981 | 444671 | FUTP4-C5E-P26-IN-PVC-PK-305 | Hyperline FUTP4-C5E-P26-IN-PVC-PK-305 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, розовый | розовый | упак 305м | Заказать |
| 408982 | 444991 | FUTP4-C5E-P26-IN-PVC-BK-100 | Hyperline FUTP4-C5E-P26-IN-PVC-BK-100 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, черный | черный | упак 100м | Заказать |
| 408983 | 444992 | FUTP4-C5E-P26-IN-PVC-BL-100 | Hyperline FUTP4-C5E-P26-IN-PVC-BL-100 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, синий | синий | упак 100м | Заказать |
| 408984 | 444993 | FUTP4-C5E-P26-IN-PVC-GN-100 | Hyperline FUTP4-C5E-P26-IN-PVC-GN-100 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, зеленый | зеленый | упак 100м | Заказать |
| 408985 | 444994 | FUTP4-C5E-P26-IN-PVC-GY-100 | Hyperline FUTP4-C5E-P26-IN-PVC-GY-100 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, серый | серый | упак 100м | Заказать |
| 408986 | 444995 | FUTP4-C5E-P26-IN-PVC-RD-100 | Hyperline FUTP4-C5E-P26-IN-PVC-RD-100 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, красный | красный | упак 100м | Заказать |
| 408987 | 444996 | FUTP4-C5E-P26-IN-PVC-OR-100 | Hyperline FUTP4-C5E-P26-IN-PVC-OR-100 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, оранжевый | оранжевый | упак 100м | Заказать |
| 408988 | 444997 | FUTP4-C5E-P26-IN-PVC-WH-100 | Hyperline FUTP4-C5E-P26-IN-PVC-WH-100 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, белый | белый | упак 100м | Заказать |
| 408989 | 445015 | FUTP4-C5E-P26-IN-PVC-YL-100 | Hyperline FUTP4-C5E-P26-IN-PVC-YL-100 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, желтый | желтый | упак 100м | Заказать |
| 408990 | 445016 | FUTP4-C5E-P26-IN-PVC-PK-100 | Hyperline FUTP4-C5E-P26-IN-PVC-PK-100 Кабель витая пара, экранированная F/UTP, категории 5e, 4 пары (26 AWG), многожильный (patch), экран - фольга, PVC, –20°C – +75°C, розовый | розовый | упак 100м | Заказать |
