Основные характеристики
|
|
|
Категория (TIA/EIA):
|
5e
|
|
Количество пар:
|
4
|
|
Внешний диаметр:
|
5.3 мм
|
|
Температура эксплуатации:
|
-20 °C ... +75 °C
|
|
Оболочка
|
|
|
Материал внешней оболочки:
|
PVC (поливинилхлорид)
|
|
Толщина оболочки:
|
0.45 мм
|
|
Проводник
|
|
|
Конструкция проводников:
|
многопроволочная (stranded)
|
|
Калибр AWG:
|
24 AWG
|
|
Номинальный диаметр проводника:
|
0,61 мм
|
|
Сечение проводника:
|
0,23 кв. мм
|
|
Число и диаметр проволок проводника:
|
7 х 0,203 мм
|
|
Материал проводников:
|
медь электролитическая отожженная (BC)
|
|
Изоляция проводников:
|
полиэтилен высокой плотности (HDPE)
|
|
Диаметр проводника в изоляции:
|
0.9 мм
|
|
Предельное отклонение по диаметру проводника в изоляции:
|
0,05 мм
|
|
Габариты и вес
|
|
|
Масса 1 км кабеля:
|
34 кг
|
|
Дополнительные характеристики
|
|
|
Допустимое растягивающее усилие (монтаж):
|
80 Н
|
|
Минимальный радиус изгиба:
|
6 / 4 наружных диаметров (монтаж/экспл.)
|
|
Предельное отклонение по внешнему диаметру:
|
0,5 мм
|
|
Электрические характеристики
|
|
|
Диапазон частот:
|
1-100 МГц
|
|
Волновое сопротивление (при 100 МГц):
|
100 ±15 Ом
|
|
Электр. сопротивление жилы (при 20 °С), не более:
|
93,8 Ом/км
|
|
Омическая асимметрия жил в паре (макс.):
|
5 %
|
|
Сопротивление изоляции жил (мин.):
|
5 ГОм·км
|
|
Испытательное напряжение (пост. ток):
|
2,5 кВ/2 с
|
|
Электрическая емкость рабочей пары (макс.):
|
56 пФ/м
|
|
Скорость распространения сигнала (мин.):
|
72 %
|
|
Асимметрия задержки сигнала (макс.):
|
35 нс/100м
|
| Код | Артикул | Тип | Описание | Цвет | Длина кабеля в упаковке | Заказать |
|---|---|---|---|---|---|---|
| 408900 | 236307 | UUTP4-C5E-P24-IN-PVC-BK-305 | Hyperline UUTP4-C5E-P24-IN-PVC-BK-305 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, черный | черный | упак 305м | Заказать |
| 408901 | 236308 | UUTP4-C5E-P24-IN-PVC-BL-305 | Hyperline UUTP4-C5E-P24-IN-PVC-BL-305 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, синий | синий | упак 305м | Заказать |
| 408902 | 236309 | UUTP4-C5E-P24-IN-PVC-GN-305 | Hyperline UUTP4-C5E-P24-IN-PVC-GN-305 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, зеленый | зеленый | упак 305м | Заказать |
| 408903 | 236310 | UUTP4-C5E-P24-IN-PVC-GY-305 | Hyperline UUTP4-C5E-P24-IN-PVC-GY-305 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, серый | серый | упак 305м | Заказать |
| 408904 | 236312 | UUTP4-C5E-P24-IN-PVC-OR-305 | Hyperline UUTP4-C5E-P24-IN-PVC-OR-305 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, оранжевый | орнажевый | упак 305м | Заказать |
| 408905 | 236313 | UUTP4-C5E-P24-IN-PVC-PK-305 | Hyperline UUTP4-C5E-P24-IN-PVC-PK-305 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, розовый | розовый | упак 305м | Заказать |
| 408906 | 236314 | UUTP4-C5E-P24-IN-PVC-RD-305 | Hyperline UUTP4-C5E-P24-IN-PVC-RD-305 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, красный | красный | упак 305м | Заказать |
| 408907 | 236315 | UUTP4-C5E-P24-IN-PVC-WH-305 | Hyperline UUTP4-C5E-P24-IN-PVC-WH-305 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, белый | белый | упак 305м | Заказать |
| 408908 | 236316 | UUTP4-C5E-P24-IN-PVC-YL-305 | Hyperline UUTP4-C5E-P24-IN-PVC-YL-305 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, желтый | желтый | упак 305м | Заказать |
| 408909 | 444280 | UUTP4-C5E-P24-IN-PVC-BK-100 | Hyperline UUTP4-C5E-P24-IN-PVC-BK-100 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, черный | черный | упак 100м | Заказать |
| 408910 | 444281 | UUTP4-C5E-P24-IN-PVC-BL-100 | Hyperline UUTP4-C5E-P24-IN-PVC-BL-100 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, синий | синий | упак 100м | Заказать |
| 408911 | 444282 | UUTP4-C5E-P24-IN-PVC-GN-100 | Hyperline UUTP4-C5E-P24-IN-PVC-GN-100 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, зеленый | зеленый | упак 100м | Заказать |
| 408912 | 444283 | UUTP4-C5E-P24-IN-PVC-GY-100 | Hyperline UUTP4-C5E-P24-IN-PVC-GY-100 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, серый | серый | упак 100м | Заказать |

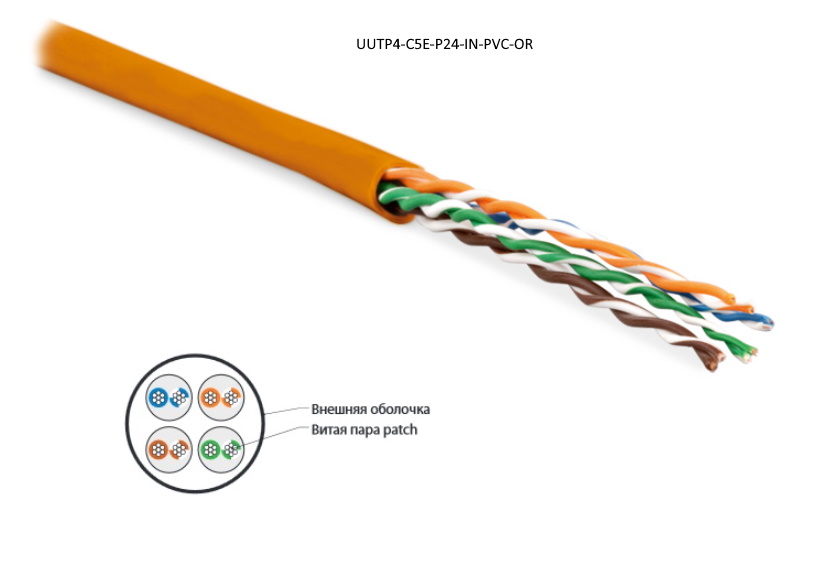

| 408913 | 444284 | UUTP4-C5E-P24-IN-PVC-OR-100 | Hyperline UUTP4-C5E-P24-IN-PVC-OR-100 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, оранжевый | оранжевый | упак 100м | Заказать |

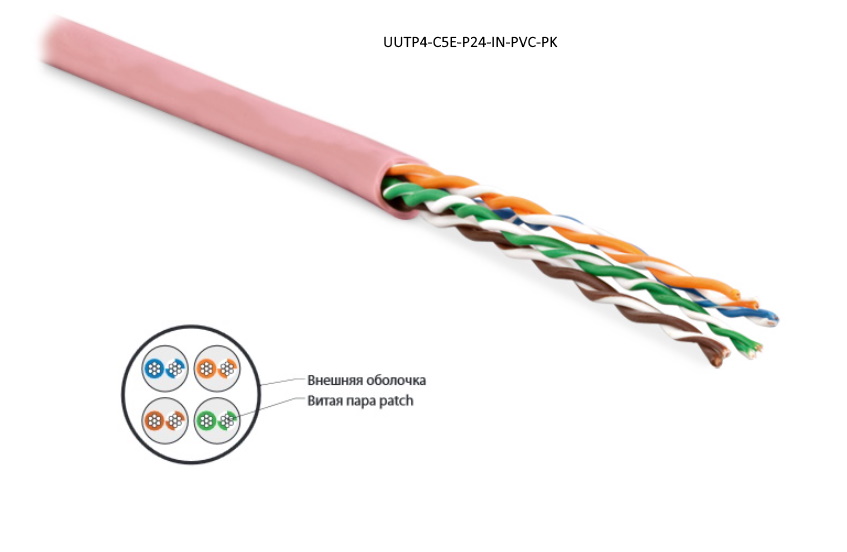

| 408914 | 444285 | UUTP4-C5E-P24-IN-PVC-PK-100 | Hyperline UUTP4-C5E-P24-IN-PVC-PK-100 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, розовый | розовый | упак 100м | Заказать |
| 408915 | 444286 | UUTP4-C5E-P24-IN-PVC-RD-100 | Hyperline UUTP4-C5E-P24-IN-PVC-RD-100 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, красный | красный | упак 100м | Заказать |
| 408916 | 444288 | UUTP4-C5E-P24-IN-PVC-WH-100 | Hyperline UUTP4-C5E-P24-IN-PVC-WH-100 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, белый | белый | упак 100м | Заказать |
| 408917 | 444290 | UUTP4-C5E-P24-IN-PVC-YL-100 | Hyperline UUTP4-C5E-P24-IN-PVC-YL-100 Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), многожильный (patсh), PVC, -20°C – +75°C, желтый | желтый | упак 100м | Заказать |
