Основные характеристики
|
|
|
Категория (TIA/EIA):
|
5
|
|
Количество пар:
|
10, 50
|
|
Конструкция кабеля:
|
U/UTP
|
|
Цвет:
|
черный
|
|
Среда эксплуатации:
|
вне помещений (out)
|
|
Внешний диаметр:
|
8.5 мм ; 17.3 мм
|
|
Температура эксплуатации:
|
-40 °C ... +70 °C
|
|
Скрепляющая обмотка:
|
полиэстерная лента, спиральная намотка
|
|
Оболочка
|
|
|
Материал внешней оболочки:
|
PE (полиэтилен)
|
|
Толщина оболочки:
|
1 мм
|
|
Проводник
|
|
|
Конструкция проводников:
|
однопроволочная (solid)
|
|
Калибр AWG:
|
24 AWG
|
|
Номинальный диаметр проводника:
|
0,50 мм
|
|
Сечение проводника:
|
0,205 кв. мм
|
|
Материал проводников:
|
электролитическая медь
|
|
Изоляция проводников:
|
полиэтилен высокой плотности (HDPE)
|
|
Диаметр проводника в изоляции:
|
0.89 мм ; 0.9 мм
|
|
Предельное отклонение по диаметру проводника в изоляции:
|
0,05 мм
|
|
Габариты и вес
|
|
|
Масса 1 км кабеля:
|
84.7 кг ; 310 кг
|
|
Дополнительные характеристики
|
|
|
Допустимое растягивающее усилие (эксплуатация):
|
110 Н
|
|
Минимальный радиус изгиба:
|
10 / 8 наружных диаметров (монтаж/экспл.)
|
|
Предельное отклонение по внешнему диаметру:
|
1,0 мм
|
|
Особенности
|
|
|
Бронирование:
|
без брони
|
|
Электрические характеристики
|
|
|
Диапазон частот:
|
1-100 МГц
|
|
Волновое сопротивление (при 100 МГц):
|
100 ±15 Ом
|
|
Электр. сопротивление жилы (при 20 °С), не более:
|
95 Ом/км
|
|
Омическая асимметрия жил в паре (макс.):
|
2 %
|
|
Сопротивление изоляции жил (мин.):
|
5 ГОм·км
|
|
Испытательное напряжение (пост. ток):
|
1000 В/1 мин
|
|
Электрическая емкость рабочей пары (макс.):
|
56 пФ/м
|
|
Емкостная ассиметрия на частоте 1 кГц (макс.):
|
1,6 пФ/м
|
|
Скорость распространения сигнала (мин.):
|
69 %
|
|
Асимметрия задержки сигнала (макс.):
|
45 нс/100 м
|
| Код | Артикул | Тип | Описание | Заказать |
|---|---|---|---|---|
| 408830 | 445186 | UUTP10W-C5-S24-OUT-PE-BK | Hyperline UUTP10W-C5-S24-OUT-PE-BK Кабель витая пара, неэкранированная U/UTP, категория 5, 10 пар (24 AWG), одножильный (solid), внешний, PE, -40°C – +60°C, черный | Заказать |

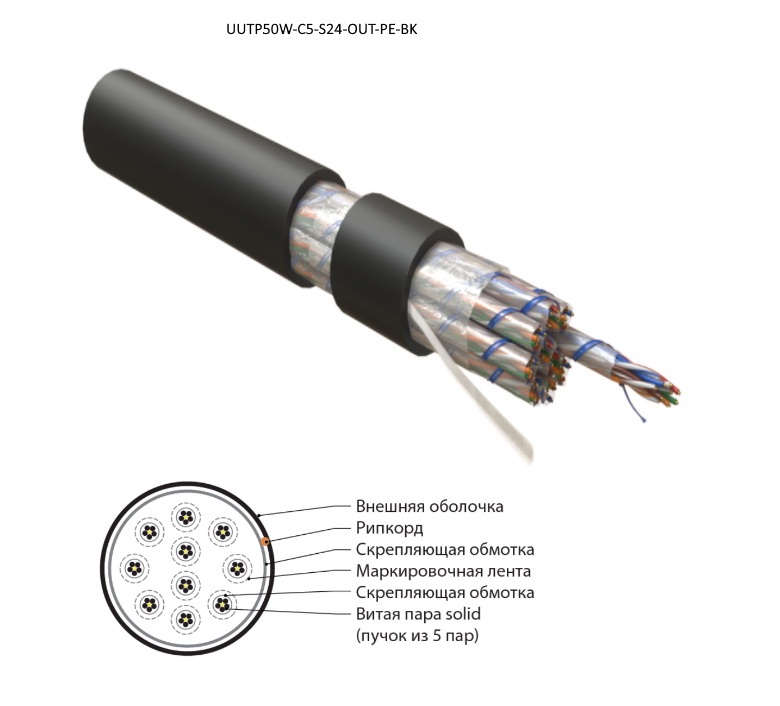

| 408829 | 445187 | UUTP50W-C5-S24-OUT-PE-BK | Hyperline UUTP50W-C5-S24-OUT-PE-BK Кабель витая пара, неэкранированная U/UTP, категория 5, 50 пар (5 пар (24 AWG)х10), одножильный (solid), внешний, PE, -40°C – +60°C, черный | Заказать |
