- Соответствует EN60439-1 и EN/IEC 439-1
- Степень защиты: IP40 – IK07 без дверцы
IP40 – IK08 со сплошной дверцой
IP40 – IK07 с прозрачной дверцой
- На каждую DIN-рейку можно установить 24 модуля
- Расстояние между центрами DIN-реек: 150 мм
- Глубина скрытого монтажа: 105 мм
- Возможна установка автоматического выключателя Record Plus 160A типоразмера D
- Цвет: RAL 7035
| Код | Артикул | Описание | Заказать |
|---|---|---|---|
| 342608 | 617934 | Fix-o-Rail 144-F. Изолированный щит (металлический корпус) со скрытой проводкой (встраиваемая глубина 105мм), без дверцы (в поставку входит код 617965 = клеммная колодка "Земля": медная пластина 12х5мм с 18 резьбовыми отверстиями М5, соединителями и винтами), степень защиты IP40-IK07 без дверцы, IP41-IK08 со сплошной дверцей, IP41-IK07 с прозрачной дверцей, расчетное напряжение 415В, расчетный ток 160А, габариты(ВхШхГ): 650 x 740 x 140, на 72 модуля, 3ряда. Рассеивание энергии (Вт) без дверцы:140, с дверцей: 83 | Заказать |
| 342609 | 617935 | Fix-o-Rail 144-F. Изолированный щит (металлический корпус) со скрытой проводкой (встраиваемая глубина 105мм), без дверцы (в поставку входит код 617965 = клеммная колодка "Земля": медная пластина 12х5мм с 18 резьбовыми отверстиями М5, соединителями и винтами), степень защиты IP40-IK07 без дверцы, IP41-IK08 со сплошной дверцей, IP41-IK07 с прозрачной дверцей, расчетное напряжение 415В, расчетный ток 160А, габариты(ВхШхГ): 800 x 740 x 140, на 96 модулей, 4ряда. Рассеивание энергии (Вт) без дверцы:152, с дверцей: 95 | Заказать |
| 342610 | 617936 | Fix-o-Rail 144-F. Изолированный щит (металлический корпус) со скрытой проводкой (встраиваемая глубина 105мм), без дверцы (в поставку входит код 617965 = клеммная колодка "Земля": медная пластина 12х5мм с 18 резьбовыми отверстиями М5, соединителями и винтами), степень защиты IP40-IK07 без дверцы, IP41-IK08 со сплошной дверцей, IP41-IK07 с прозрачной дверцей, расчетное напряжение 415В, расчетный ток 160А, габариты(ВхШхГ): 950 x 740 x 140, на 120 модулей, 5рядов. Рассеивание энергии (Вт) без дверцы:164, с дверцей: 110 | Заказать |
| 342611 | 617937 | Fix-o-Rail 144-F. Изолированный щит (металлический корпус) со скрытой проводкой (встраиваемая глубина 105мм), без дверцы (в поставку входит код 617965 = клеммная колодка "Земля": медная пластина 12х5мм с 18 резьбовыми отверстиями М5, соединителями и винтами), степень защиты IP40-IK07 без дверцы, IP41-IK08 со сплошной дверцей, IP41-IK07 с прозрачной дверцей, расчетное напряжение 415В, расчетный ток 160А, габариты(ВхШхГ): 1100 x 740 x 140, на 144 модуля, 6рядов. Рассеивание энергии (Вт) без дверцы:176, с дверцей: 116 | Заказать |
| 342612 | 617938 | Fix-o-Rail 144-F. Изолированный щит (металлический корпус) со скрытой проводкой (встраиваемая глубина 105мм), без дверцы (в поставку входит код 617965 = клеммная колодка "Земля": медная пластина 12х5мм с 18 резьбовыми отверстиями М5, соединителями и винтами), оснащен функциональными элементами для установки автоматического выключателя Record Plus 160A, типоразмер D, степень защиты IP40-IK07 без дверцы, IP41-IK08 со сплошной дверцей, IP41-IK07 с прозрачной дверцей, расчетное напряжение 415В, расчетный ток 160А, габариты(ВхШхГ): 1100 x 740 x 140, на 120 модулей, 5рядов. Рассеивание энергии (Вт) без дверцы:176, с дверцей: 116 | Заказать |

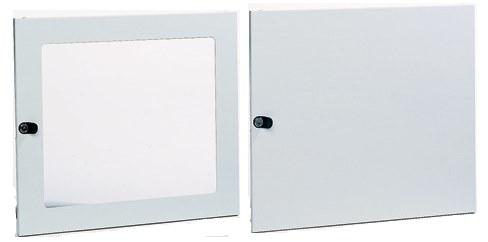

| 342613 | 617939 | Fix-o-Rail 144. Дверца прозрачная для корпуса, на 72 модуля, 3ряда | Заказать |
| 342614 | 617940 | Fix-o-Rail 144. Дверца прозрачная для корпуса , на 96 модулей, 4ряда | Заказать |
| 342615 | 617941 | Fix-o-Rail 144. Дверца прозрачная для корпуса , на 120 модулей, 5рядов | Заказать |
| 342616 | 617942 | Fix-o-Rail 144. Дверца прозрачная для корпуса , на 144 модуля, 6рядов/ 120 модулей, 5 рядов | Заказать |
| 342617 | 617943 | Fix-o-Rail 144. Дверца сплошная для корпуса , на 72 модуля, 3ряда | Заказать |
| 342618 | 617944 | Fix-o-Rail 144. Дверца сплошная для корпуса , на 96 модулей, 4ряда | Заказать |
| 342619 | 617945 | Fix-o-Rail 144. Дверца сплошная для корпуса , на 120 модулей, 5рядов | Заказать |
| 342620 | 617946 | Fix-o-Rail 144. Дверца сплошная для корпуса , на 144 модуля, 6рядов/ 120 модулей, 5 рядов | Заказать |
