| Шина | медь (защ. от окисления) |
| Изоляционный слой |
пластик теплостойкий (> 96°C)
невоспламеняющийся V - O
|
| Диэлектрическая прочность |
36кВ/мм
(соотв. DIN 53481/1.2)
|
| Стойкость к КЗ | 25кА (100A плав. пред.) |
| Климатическая защита | соответствует IEC 60068-2-30 |
| Сопротивление утечкам по поверхности/индекс устойчивости к электрическому пробою | 400В (соотв. IEC 60112) |
| Группа изоляции по EN 60439-1 | группа материала II, 400В |
| Код | Артикул | Описание | Сечение (мл.кв) | Заказать |
|---|---|---|---|---|
| 342408 | 544180 | Шины штыревого типа (PIN) с изоляцией, трехфазные, 15x1P или 5x3P | 10 мм2 | Заказать |
| 342409 | 544181 | Шины штыревого типа (PIN) с изоляцией, трехфазные, 18x1P или 6x3P | 10 мм2 | Заказать |
| 342410 | 544182 | Шины штыревого типа (PIN) с изоляцией, трехфазные, 21x1P или 7x3P | 10 мм2 | Заказать |
| 342414 | 544183 | Шины штыревого типа (PIN) с изоляцией, трехфазные для безвинтовых MCB Fixwell™, 1xВДТ + 6x1P или 3x2P | 10 мм2 | Заказать |
| 342415 | 544184 | Шины штыревого типа (PIN) с изоляцией, трехфазные для безвинтовых MCB Fixwell™, 1xВДТ + 6x1P или 3x2P | 10 мм2 | Заказать |
| 342420 | 544185 | Шины штыревого типа (PIN) с изоляцией, трехфазные: для однополюсных MCB, 8 x (1Р + доп.контакт) или 8 х 1Р Hti МСВ или 4 х 2Р Hti МСВ | 10 мм2 | Заказать |
| 342398 | 544186 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 14x1P или 7x2P | 10 мм2 | Заказать |
| 342425 | 544187 | Шины штыревого типа (PIN) с изоляцией, четырехфазные: для четырехполюсных MCB или трехполюсных MCB с нейтралью, 4x4P или 4x3P+N | 10 мм2 | Заказать |
| 342373 | 544193 | Шины штыревого типа (PIN) с изоляцией, однофазные, 57 x 1P - длина 1м | 16 мм2 | Заказать |
| 342418 | 544195 | Шины штыревого типа (PIN) с изоляцией, трехфазные для двухполюсных MCB, 15 x (3P + доп.контакт) - длина 1м | 10 мм2 | Заказать |
| 342404 | 546126 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 22 x (2P + доп.контакт) - длина 1м | 16 мм2 | Заказать |
| 342422 | 546128 | Шины штыревого типа (PIN) с изоляцией, трехфазные: для однополюсных MCB, 36 х (1Р + доп.контакт) или 18 х 2Р Hti МСВ или 12 х 3Р Hti МСВ - длина 1м | 10 мм2 / 16 мм2 | Заказать |
| 342427 | 546130 | Шины штыревого типа (PIN) с изоляцией, четырехфазные: для четырехполюсных MCB или трехполюсных MCB с нейтралью, 14x4P или 14x3P+N - длина 1м | 16 мм2 | Заказать |
| 342401 | 546139 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 56x1P или 28x2P - длина 1м | 16 мм2 | Заказать |
| 342412 | 546142 | Шины штыревого типа (PIN) с изоляцией, трехфазные, 57x1P или 28x2P или 19x3P - длина 1м | 10 мм2 | Заказать |
| 342413 | 546143 | Шины штыревого типа (PIN) с изоляцией, трехфазные, 57x1P или 28x2P или 19x3P - длина 1м | 16 мм2 | Заказать |
| 342393 | 546152 | Шины штыревого типа (PIN) с изоляцией, однофазные, 36 х (1P + доп.контакт) или MCB Hti - длина 1м | 10 мм2 | Заказать |

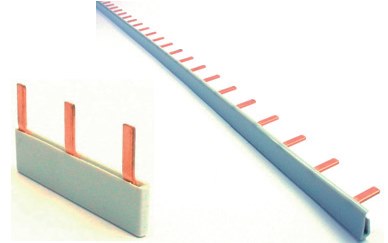

| 342392 | 546237 | Шины штыревого типа (PIN) с изоляцией, однофазные, 8 x (1P + доп.контакт) | 10 мм2 | Заказать |
| 342368 | 546253 | Шины штыревого типа (PIN) с изоляцией, однофазные, 2 x 1P | 10 мм2 | Заказать |
| 342369 | 546254 | Шины штыревого типа (PIN) с изоляцией, однофазные, 6 x 1P | 10 мм2 | Заказать |
| 342370 | 546255 | Шины штыревого типа (PIN) с изоляцией, однофазные, 12 x 1P | 10 мм2 | Заказать |
| 342390 | 546256 | Шины штыревого типа (PIN) с изоляцией, однофазные, 2 x (1P + доп.контакт) | 10 мм2 | Заказать |
| 342391 | 546257 | Шины штыревого типа (PIN) с изоляцией, однофазные, 6 x (1P + доп.контакт) | 10 мм2 | Заказать |
| 342395 | 546265 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 4x1P или 2x2P | 10 мм2 | Заказать |
| 342396 | 546266 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 6x1P или 3x2P | 10 мм2 | Заказать |
| 342397 | 546267 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 12x1P или 6x2P | 10 мм2 | Заказать |

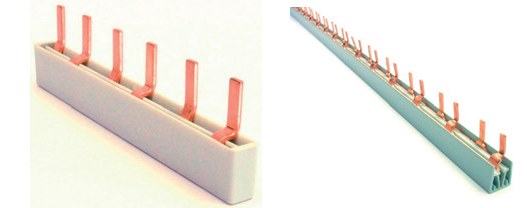

| 342402 | 546269 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 3 x (2P + доп.контакт) | 10 мм2 | Заказать |
| 342403 | 546270 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 5 x (2P + доп.контакт) | 10 мм2 | Заказать |
| 342405 | 546277 | Шины штыревого типа (PIN) с изоляцией, трехфазные, 6x1P или 3x2P или 2x3P | 10 мм2 | Заказать |
| 342407 | 546278 | Шины штыревого типа (PIN) с изоляцией, трехфазные, 12x1P или 4x3P или 3x4P | 10 мм2 | Заказать |
| 342423 | 546282 | Шины штыревого типа (PIN) с изоляцией, четырехфазные: для четырехполюсных MCB или трехполюсных MCB с нейтралью, 2x4P или 2x3P+N | 10 мм2 | Заказать |
| 342424 | 546283 | Шины штыревого типа (PIN) с изоляцией, четырехфазные: для четырехполюсных MCB или трехполюсных MCB с нейтралью, 3x4P или 3x3P+N | 10 мм2 | Заказать |

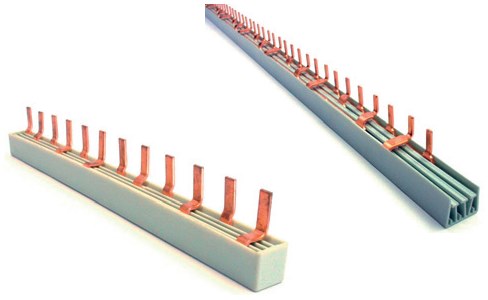

| 342428 | 546284 | Шины штыревого типа (PIN) с изоляцией, четырехфазные: для двухполюсных MCB или однополюсных MCB с нейтралью, 6x1P+N или 6x2P | 10 мм2 | Заказать |
| 342429 | 546285 | Шины штыревого типа (PIN) с изоляцией, четырехфазные: для двухполюсных MCB или однополюсных MCB с нейтралью, 9x1P+N или 9x2P | 10 мм2 | Заказать |
| 342406 | 546308 | Шины штыревого типа (PIN) с изоляцией, трехфазные, 9x1P или 4x2P или 3x3P | 10 мм2 | Заказать |
| 342419 | 546396 | Шины штыревого типа (PIN) с изоляцией, трехфазные: для однополюсных MCB, 6 х (1Р + доп.контакт) или 6х1Р МСВ Hti или 3 х 2Р МСВ Hti или 2 х 3Р МСВ Hti | 10 мм2 | Заказать |
| 342421 | 546397 | Шины штыревого типа (PIN) с изоляцией, трехфазные: для однополюсных MCB, 9 х (1Р + доп.контакт) или 3 х 3Р МСВ Hti | 10 мм2 | Заказать |
| 342416 | 555434 | Шины штыревого типа (PIN) с изоляцией, трехфазные для двухполюсных MCB, 2 x (3P + доп.контакт) | 10 мм2 | Заказать |
| 342417 | 555435 | Шины штыревого типа (PIN) с изоляцией, трехфазные для двухполюсных MCB, 4 x (3P + доп.контакт) | 10 мм2 | Заказать |
| 342400 | 618294 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 14x1P или 7x2P | 16 мм2 | Заказать |
| 342434 | 624796 | Шины штыревого типа (PIN) с изоляцией, однофазные: для одноплюсных компактных МСВ Unibis™ с нейтралью или двухполюсных компактных МСВ Unibis™, 18x1P+N / 2P | 10 мм2 | Заказать |
| 342436 | 624797 | Шины штыревого типа (PIN) с изоляцией, трехфазные для компактных MCB Unibis™, 12x2P | 10 мм2 | Заказать |
| 342437 | 624798 | Шины штыревого типа (PIN) с изоляцией, трехфазные для компактных MCB Unibis™, 55x2P - длина 1м | 10 мм2 | Заказать |
| 342438 | 624800 | Шины штыревого типа (PIN) с изоляцией, четырехфазные для компактных MCB Unibis™, 55x3P или 4P - длина 1м, вкл. 4 торцевые заглушки и 4 клеммы | 10 мм2 | Заказать |
| 342399 | 624805 | Шины штыревого типа (PIN) с изоляцией, двухфазные, 18x1P или 9x2P | 10 мм2 | Заказать |
| 342426 | 624807 | Шины штыревого типа (PIN) с изоляцией, четырехфазные: для четырехполюсных MCB или трехполюсных MCB с нейтралью, 14x4P или 14x3P+N - длина 1м | 10 мм2 | Заказать |
| 342411 | 624839 | Шины штыревого типа (PIN) с изоляцией, трехфазные, 24x1P или 12x2P или 8x3P | 10 мм2 | Заказать |
| 342439 | 624892 | Шины штыревого типа (PIN) с изоляцией, четырехфазные для компактных MCB Unibis™, 55x2P - длина 1м | 10 мм2 | Заказать |
| 342435 | 624893 | Шины штыревого типа (PIN) с изоляцией, однофазные: для одноплюсных компактных МСВ Unibis™ с нейтралью или двухполюсных компактных МСВ Unibis™, 55x1P+N / 2P - длина 1м | 10 мм2 | Заказать |
| 342374 | 624959 | Шины штыревого типа (PIN) с изоляцией, однофазные, 3x1P - 90° | 10 мм2 | Заказать |
| 342375 | 624960 | Шины штыревого типа (PIN) с изоляцией, однофазные, 4x1P - 90° | 10 мм2 | Заказать |
| 342376 | 624961 | Шины штыревого типа (PIN) с изоляцией, однофазные, 5x1P - 90° | 10 мм2 | Заказать |
| 342377 | 624962 | Шины штыревого типа (PIN) с изоляцией, однофазные, 6x1P - 90° | 10 мм2 | Заказать |
| 342378 | 624963 | Шины штыревого типа (PIN) с изоляцией, однофазные, 7x1P - 90° | 10 мм2 | Заказать |
| 342379 | 624964 | Шины штыревого типа (PIN) с изоляцией, однофазные, 8x1P - 90° | 10 мм2 | Заказать |
| 342380 | 624965 | Шины штыревого типа (PIN) с изоляцией, однофазные, 9x1P - 90° | 10 мм2 | Заказать |
| 342381 | 624966 | Шины штыревого типа (PIN) с изоляцией, однофазные, 10x1P - 90° | 10 мм2 | Заказать |
| 342382 | 624967 | Шины штыревого типа (PIN) с изоляцией, однофазные, 11x1P - 90° | 10 мм2 | Заказать |
| 342383 | 624968 | Шины штыревого типа (PIN) с изоляцией, однофазные, 12x1P - 90° | 10 мм2 | Заказать |
| 342384 | 624969 | Шины штыревого типа (PIN) с изоляцией, однофазные, 13x1P - 90° | 10 мм2 | Заказать |
| 342385 | 624970 | Шины штыревого типа (PIN) с изоляцией, однофазные, 14x1P - 90° | 10 мм2 | Заказать |
| 342386 | 624971 | Шины штыревого типа (PIN) с изоляцией, однофазные, 15x1P - 90° | 10 мм2 | Заказать |
| 342387 | 624972 | Шины штыревого типа (PIN) с изоляцией, однофазные, 16x1P - 90° | 10 мм2 | Заказать |
| 342388 | 624973 | Шины штыревого типа (PIN) с изоляцией, однофазные, 17x1P - 90° | 10 мм2 | Заказать |
| 342389 | 624974 | Шины штыревого типа (PIN) с изоляцией, однофазные, 18x1P - 90° | 10 мм2 | Заказать |
| 342372 | 624991 | Шины штыревого типа (PIN) с изоляцией, однофазные, 57 x 1P - длина 1м | 10 мм2 | Заказать |
| 342394 | 624994 | Шины штыревого типа (PIN) с изоляцией, однофазные, 36 х (1P + доп.контакт) или MCB Hti - длина 1м | 16 мм2 | Заказать |
| 342430 | 624995 | Шины штыревого типа (PIN) с изоляцией, четырехфазные: для двухполюсных MCB или однополюсных MCB с нейтралью, 27x1P+N или 27x2P - длина 1м | 10 мм2 | Заказать |
| 342431 | 624996 | Шины штыревого типа (PIN) с изоляцией, четырехфазные: для двухполюсных MCB или однополюсных MCB с нейтралью, 27x1P+N или 27x2P - длина 1м | 16 мм2 | Заказать |
| 342432 | 646091 | Шины штыревого типа (PIN) с изоляцией, однофазные 90° для компактных MCB UnibisTM, 13x1P - 90° - серого цвета | 10 мм2 | Заказать |
| 342433 | 646092 | Шины штыревого типа (PIN) с изоляцией, однофазные 90° для компактных MCB UnibisTM, 13x1P - 90° - синего цвета | 10 мм2 | Заказать |
| 342371 | 650156 | Шины штыревого типа (PIN) с изоляцией, однофазные, 13 x 1P | 10 мм2 | Заказать |
 с изоляцией.jpg "Двухфазные - Шины штыревого типа (PIN) с изоляцией")
 с изоляцией.jpg "Однофазные 90° - Шины штыревого типа (PIN) с изоляцией")
 с изоляцией.jpg "Однофазные Шины штыревого типа (PIN) с изоляцией")
 с изоляцией.jpg "Трехфазные Шины штыревого типа (PIN) с изоляцией")
