2К3-Ф Кронштейн угловой трехрожковый на фланце производства Феррум

2К3-Ф Кронштейн угловой трехрожковый на фланце
  • 2К3-Ф Кронштейн угловой трехрожковый на фланце

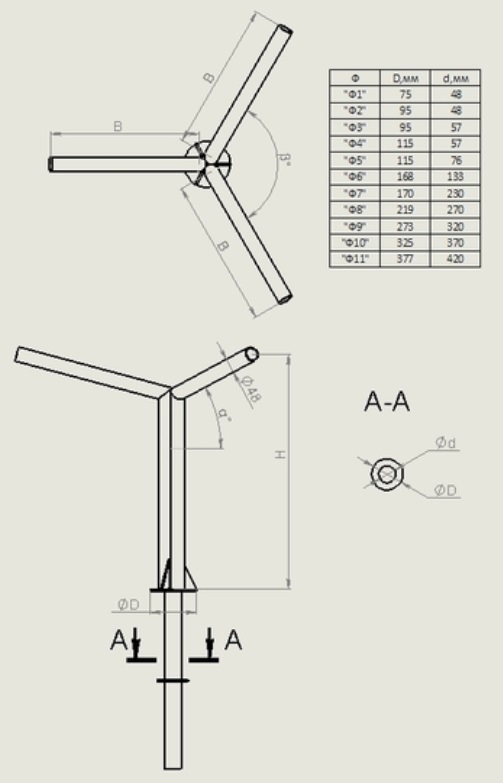

  • 2К3-Ф - кронштейн угловой

2К3-Ф - кронштейн угловой для трех консольных светильников на фланце

Кронштейн радиусный трехрожковый на фланце предназначен для размещения трех консольных светильников на граненых конических опорах: несиловых ОГК и силовых ОГКС, а также на несиловых трубчатых опорах освещения следующих типов: ОТ(108/76), ОТ(159/76), ОТ(133/108).

Конструкция

Рожки кронштейна радиусного представляет собой гнутые под определённым углом металлические трубы заданных размеров, с радиусом гиба 400 мм.
Угол наклона рожка может составлять 0°≤α≤90°, «по умолчанию» кронштейны изготавливаются с углом 15°.
Положение рожков относительно друг друга определяет угол разворота рожков 0°≤β≤180°. У однонаправленных рожков β=0°, это когда рожки располагаются друг над другом. Во всех остальных случаях, рожки разнонаправленные, и могут иметь любое значение β. На рисунке представлены два самых популярных варианта расположения светильников: по схеме "2 напротив 1" и "3 по 120 градусов".

2К3(15°)-1,0-1,0-О1-3х120°-Тр.48,П

2 – угловой кронштейн
К - для консольных светильников
3 – трехрожковый
15° - угол наклона рожков кронштейна к горизонту
1,0 - высота кронштейна
1,0 - вылет кронштейна
Ф2 - установка кронштейна на фланце, тип 2
3х120° - разнонаправленные рожки, развернуты на 120° по отношению друг к другу.
Тр.48 - диаметр трубы кронштейна
П - антикоррозийное покрытие методом порошковой покраски

Линейные размеры кронштейна: высота (Н) и вылет (В), указываются в метрах.
Кронштейны изготавливаются из водогазопроводных (ВГП) труб ГОСТ 3262-75. Диаметром 48х3,5 либо 57х3,5. «По умолчанию» изготавливаются из трубы 48 мм, если иное не указано в заявке.

  • Описание : Кронштейн угловой трехрожковый на фланце
Код Артикул Высота (м) Вылет (м) Установочное место кронштейна Вес (кг) Заказать
397942 2К3(15°)-0,2-0,5-Ф2-0°-Тр.48 0,2м 0,5м Ф2 7,4 Заказать
397943 2К3(15°)-0,2-0,5-Ф3-0°-Тр.48 0,2м 0,5м Ф3 7,4 Заказать
397944 2К3(15°)-0,2-0,5-Ф5-0°-Тр.485 0,2м 0,5м Ф5 7,6 Заказать
397945 2К3(15°)-0,2-0,5-Ф6-0°-Тр.48 0,2м 0,5м Ф6 8,1 Заказать
397946 2К3(15°)-0,5-0,5-Ф2-0°-Тр.48 0,5м 0,5м Ф2 9,7 Заказать
397947 2К3(15°)-0,5-0,5-Ф3-0°-Тр.48 0,5м 0,5м Ф3 9,7 Заказать
397948 2К3(15°)-0,5-0,5-Ф5-0°-Тр.48 0,5м 0,5м Ф5 9,9 Заказать
397949 2К3(15°)-0,5-0,5-Ф6-0°-Тр.48 0,5м 0,5м Ф6 10,4 Заказать
397950 2К3(15°)-1,0-0,5-Ф2-0°-Тр.48 1м 0,5м Ф2 14,7 Заказать
397951 2К3(15°)-1,0-0,5-Ф3-0°-Тр.48 1м 0,5м Ф3 14,7 Заказать
397952 2К3(15°)-1,0-0,5-Ф5-0°-Тр.48 1м 0,5м Ф5 14,9 Заказать
397953 2К3(15°)-1,0-0,5-Ф6-0°-Тр.48 1м 0,5м Ф6 15,4 Заказать
397954 2К3(15°)-1,0-1,0-Ф2-0°-Тр.48 1м 1м Ф2 18,4 Заказать
397955 2К3(15°)-1,0-1,0-Ф3-0°-Тр.48 1м 1м Ф3 18,4 Заказать
397956 2К3(15°)-1,0-1,0-Ф5-0°-Тр.48 1м 1м Ф5 18,6 Заказать
397957 2К3(15°)-1,0-1,0-Ф6-0°-Тр.48 1м 1м Ф6 19,1 Заказать
397958 2К3(15°)-1,0-1,5-Ф2-0°-Тр.48 1м 1,5м Ф2 22,2 Заказать
397959 2К3(15°)-1,0-1,5-Ф3-0°-Тр.48 1м 1,5м Ф3 22,2 Заказать
397960 2К3(15°)-1,0-1,5-Ф5-0°-Тр.48 1м 1,5м Ф5 22,4 Заказать
397961 2К3(15°)-1,0-1,5-Ф6-0°-Тр.48 1м 1,5м Ф6 22,9 Заказать
397962 2К3(15°)-1,5-1,0-Ф2-0°-Тр.48 1,5м 1м Ф2 23,4 Заказать
397963 2К3(15°)-1,5-1,0-Ф3-0°-Тр.48 1,5м 1м Ф3 23,4 Заказать
397964 2К3(15°)-1,5-1,0-Ф5-0°-Тр.48 1,5м 1м Ф5 23,6 Заказать
397965 2К3(15°)-1,5-1,0-Ф6-0°-Тр.48 1,5м 1м Ф6 24,1 Заказать
397966 2К3(15°)-1,5-1,5-Ф2-0°-Тр.48 1,5м 1,5м Ф2 27,2 Заказать
397967 2К3(15°)-1,5-1,5-Ф3-0°-Тр.48 1,5м 1,5м Ф3 27,2 Заказать
397968 2К3(15°)-1,5-1,5-Ф5-0°-Тр.48 1,5м 1,5м Ф5 27,4 Заказать
397969 2К3(15°)-1,5-1,5-Ф6-0°-Тр.48 1,5м 1,5м Ф6 27,9 Заказать
397970 2К3(15°)-2,0-1,5-Ф2-0°-Тр.48 2м 1,5м Ф2 32,2 Заказать
397971 2К3(15°)-2,0-1,5-Ф3-0°-Тр.48 2м 1,5м Ф3 32,2 Заказать
397972 2К3(15°)-2,0-1,5-Ф5-0°-Тр.48 2м 1,5м Ф5 32,4 Заказать
397973 2К3(15°)-2,0-1,5-Ф6-0°-Тр.48 2м 1,5м Ф6 32,9 Заказать
397974 2К3(15°)-2,0-2,0-Ф2-0°-Тр.48 2м 2м Ф2 36 Заказать
397975 2К3(15°)-2,0-2,0-Ф3-0°-Тр.48 2м 2м Ф3 36 Заказать
397976 2К3(15°)-2,0-2,0-Ф5-0°-Тр.48 2м 2м Ф5 36,2 Заказать
397977 2К3(15°)-2,0-2,0-Ф6-0°-Тр.48 2м 2м Ф6 36,7 Заказать
397978 2К3(15°)-2,0-2,5-Ф2-0°-Тр.48 2м 2,5м Ф2 39,8 Заказать
397979 2К3(15°)-2,0-2,5-Ф3-0°-Тр.48 2м 2,5м Ф3 39,8 Заказать
397980 2К3(15°)-2,0-2,5-Ф5-0°-Тр.48 2м 2,5м Ф5 40 Заказать
397981 2К3(15°)-2,0-2,5-Ф6-0°-Тр.48 2м 2,5м Ф6 40,5 Заказать
397982 2К3(15°)-2,5-2,0-Ф2-0°-Тр.48 2,5м 2м Ф2 40,4 Заказать
397983 2К3(15°)-2,5-2,0-Ф3-0°-Тр.48 2,5м 2м Ф3 40,4 Заказать
397984 2К3(15°)-2,5-2,0-Ф5-0°-Тр.48 2,5м 2м Ф5 40,6 Заказать
397985 2К3(15°)-2,5-2,0-Ф6-0°-Тр.48 2,5м 2м Ф6 41,1 Заказать
397986 2К3(15°)-2,5-2,5-Ф2-0°-Тр.48 2,5м 2,5м Ф2 44,8 Заказать
397987 2К3(15°)-2,5-2,5-Ф3-0°-Тр.48 2,5м 2,5м Ф3 44,8 Заказать
397988 2К3(15°)-2,5-2,5-Ф5-0°-Тр.48 2,5м 2,5м Ф5 45 Заказать
397989 2К3(15°)-2,5-2,5-Ф6-0°-Тр.48 2,5м 2,5м Ф6 45,5 Заказать
;
