1К2-О - кронштейн радиусный для двух консольных светильников на обечайке

Кронштейн радиусный двухрожковый на обечайке предназначен для размещения двух консольных светильников на трубчатых опорах освещения: силовых ОС и не силовых типа ОТ(159/133).

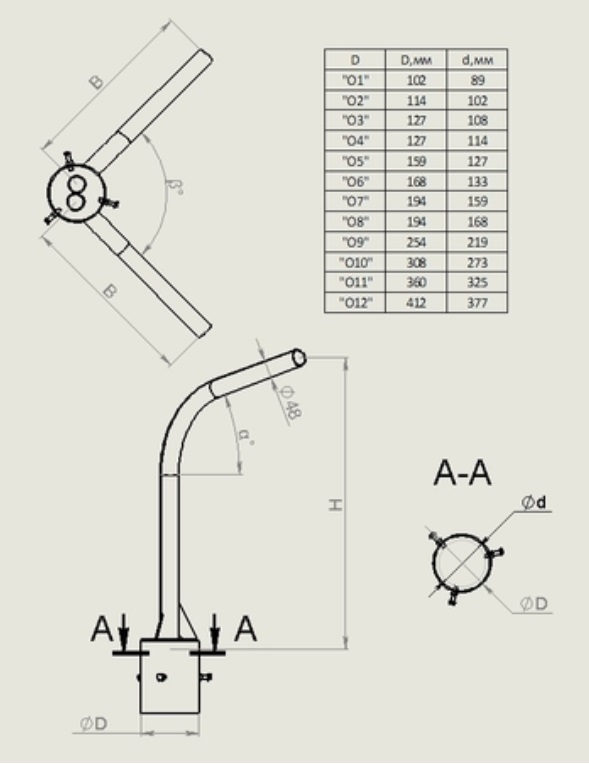

Конструкция
Рожки радиусного кронштейна представляют собой гнутые под определённым углом металлические трубы заданных размеров, с радиусом гиба 400 мм.
Угол наклона рожка может составлять 0°≤α≤90°, «по умолчанию» кронштейны изготавливаются с углом 15°.
Положение рожков относительно друг друга определяет угол разворота рожков 0°≤β≤180°.
При β=0°, рожки располагаются параллельно друг другу и называются однонаправленными.
Во всех остальных случаях, рожки разнонаправленные, и могут иметь любое значение β.
Наиболее часто угол разворота составляет 180 и 90 градусов.
Обозначение

Для удобства выбора и исключения возможности появления ошибок на всех этапах взаимодействия с заказчиками нами разработан и введен 10-значный стандарт обозначения кронштейнов освещения.

1К2(15°)-1,0-1,0-О1-0°-Тр.48,Гор.ц./П

1 – радиусный кронштейн
К - для консольных светильников
2 – двухрожковый
15° - угол наклона рожка кронштейна к горизонту
1,0 - высота кронштейна
1,0 - вылет кронштейна
О1 - установочное место Обечайка, тип 1
0° - однонаправленные рожки, располагаются один над другим
Тр.48 - диаметр трубы кронштейна
Гор.ц./П – совмещенное антикоррозионное покрытие при помощи метода порошковой покраски и метода горячего цинкования

Линейные размеры кронштейна: высота (Н) и вылет (В), указываются в метрах.
Кронштейны изготавливаются из водогазопроводных (ВГП) труб ГОСТ 3262-75.
Диаметром 48х3,5 либо 57х3,5. «По умолчанию» изготавливаются из трубы 48 мм, если иное не указано в заявке.
  • Описание : Кронштейн радиусный двухрожковый на обечайке
Код Артикул Высота (м) Вылет (м) Установочное место кронштейна Вес (кг) Заказать
397722 1К2(15°)-1,0-1,0-О1-0°-Тр.48 1м 1м О1 16,6 Заказать
397723 1К2(15°)-1,0-1,0-О2-0°-Тр.48 1м 1м О2 17,3 Заказать
397724 1К2(15°)-1,0-1,0-О3-0°-Тр.48 1м 1м О3 17,6 Заказать
397725 1К2(15°)-1,0-1,0-О4-0°-Тр.48 1м 1м О4 17,6 Заказать
397726 1К2(15°)-1,5-1,5-О1-0°-Тр.48 1,5м 1,5м О1 22,5 Заказать
397727 1К2(15°)-1,5-1,5-О2-0°-Тр.48 1,5м 1,5м О2 23,2 Заказать
397728 1К2(15°)-1,5-1,5-О3-0°-Тр.48 1,5м 1,5м О3 23,5 Заказать
397729 1К2(15°)-1,5-1,5-О4-0°-Тр.48 1,5м 1,5м О4 23,5 Заказать
397730 1К2(15°)-2,0-2,0-О1-0°-Тр.48 2м 2м О1 28,3 Заказать
397731 1К2(15°)-2,0-2,0-О2-0°-Тр.48 2м 2м О2 29 Заказать
397732 1К2(15°)-2,0-2,0-О3-0°-Тр.48 2м 2м О3 29,3 Заказать
397733 1К2(15°)-2,0-2,0-О4-0°-Тр.48 2м 2м О4 29,3 Заказать
397734 1К2(15°)-2,0-2,5-О1-0°-Тр.48 2м 2,5м О1 30,9 Заказать
397735 1К2(15°)-2,0-2,5-О2-0°-Тр.48 2м 2,5м О2 31,6 Заказать
397736 1К2(15°)-2,0-2,5-О3-0°-Тр.48 2м 2,5м О3 31,9 Заказать
397737 1К2(15°)-2,0-2,5-О4-0°-Тр.48 2м 2,5м О4 31,9 Заказать
397738 1К2(15°)-2,5-2,0-О1-0°-Тр.48 25,м 2м О1 31,6 Заказать
397739 1К2(15°)-2,5-2,0-О2-0°-Тр.48 25,м 2м О2 32,3 Заказать
397740 1К2(15°)-2,5-2,0-О3-0°-Тр.48 25,м 2м О3 32,6 Заказать
397741 1К2(15°)-2,5-2,0-О4-0°-Тр.48 25,м 2м О4 32,6 Заказать
397742 1К2(15°)-2,5-2,5-О1-0°-Тр.48 25,м 25,м О1 34,2 Заказать
397743 1К2(15°)-2,5-2,5-О2-0°-Тр.48 25,м 25,м О2 34,9 Заказать
397744 1К2(15°)-2,5-2,5-О3-0°-Тр.48 25,м 25,м О3 35,2 Заказать
397745 1К2(15°)-2,5-2,5-О4-0°-Тр.48 25,м 25,м О4 35,2 Заказать
;
