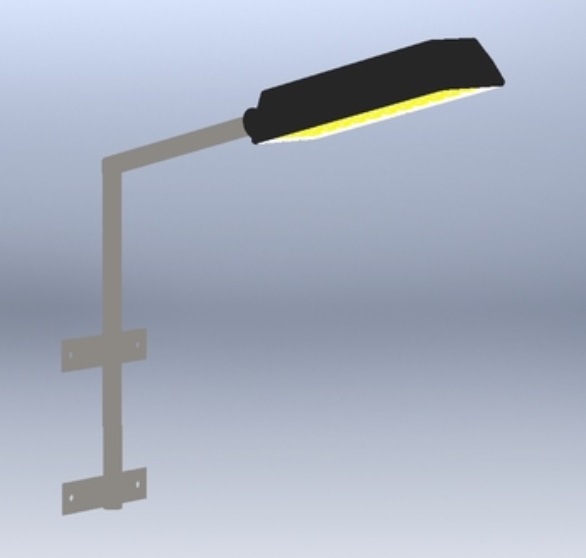

Угловые кронштейны представляют из себя сварную конструкцию, состоящую из 2 труб, сваренных под определенным углом.
При сварном исполнении возможно изготовление кронштейнов с малыми линейными размерами, начиная от 0,2 м.
Для угловых кронштейнов угол наклона в горизонтальной плоскости может быть различным 0°≤α≤90°, «по умолчанию» кронштейны изготавливаются с углом 15°, если иное не указанно в заявке или техническом задание на изготовление.
Для удобства выбора и исключения возможности появления ошибок на всех этапах взаимодействия с заказчиками нами разработан и введен 10-значный стандарт обозначения кронштейнов освещения.
2 – угловой кронштейн
К - для консольного светильника
1 – однорожковый
15° - угол наклона рожка кронштейна к горизонту
1,0 - высота кронштейна
1,0 - вылет кронштейна
Н - настенное крепление кронштейна
Тр.48 - диаметр трубы кронштейна
П - антикоррозийное покрытие методом порошковой покраски
В аббревиатуре однорожковых кронштейнов, угол разворота между рожками (β) не указывается.
Линейные размеры кронштейна: высота (Н) и вылет (В), указываются в метрах.
Кронштейны изготавливаются из водогазопроводных (ВГП) труб ГОСТ 3262-75. Диаметром 48х3,5 либо 57х3,5. «По умолчанию» изготавливаются из трубы 48 мм, если иное не указано в заявке.
| Код | Артикул | Высота (м) | Вылет (м) | Вес (кг) | Заказать |
|---|---|---|---|---|---|
| 397686 | 2К1(15°)-1,0-1,0-Н-Тр.48 | 1м | 1м | 9,1 | Заказать |
| 397687 | 2К1(15°)-1,5-1,5-Н-Тр.48 | 1,5м | 1,5м | 12 | Заказать |
| 397688 | 2К1(15°)-2,0-2,0-Н-Тр.48 | 2м | 2м | 14,9 | Заказать |
| 397689 | 2К1(15°)-2,0-2,5-Н-Тр.48 | 2м | 2,5м | 16,2 | Заказать |
| 397690 | 2К1(15°)-2,5-2,0-Н-Тр.48 | 2,5м | 2м | 16,4 | Заказать |
| 397691 | 2К1(15°)-2,5-2,5-Н-Тр.48 | 2,5м | 2,5м | 17,9 | Заказать |
