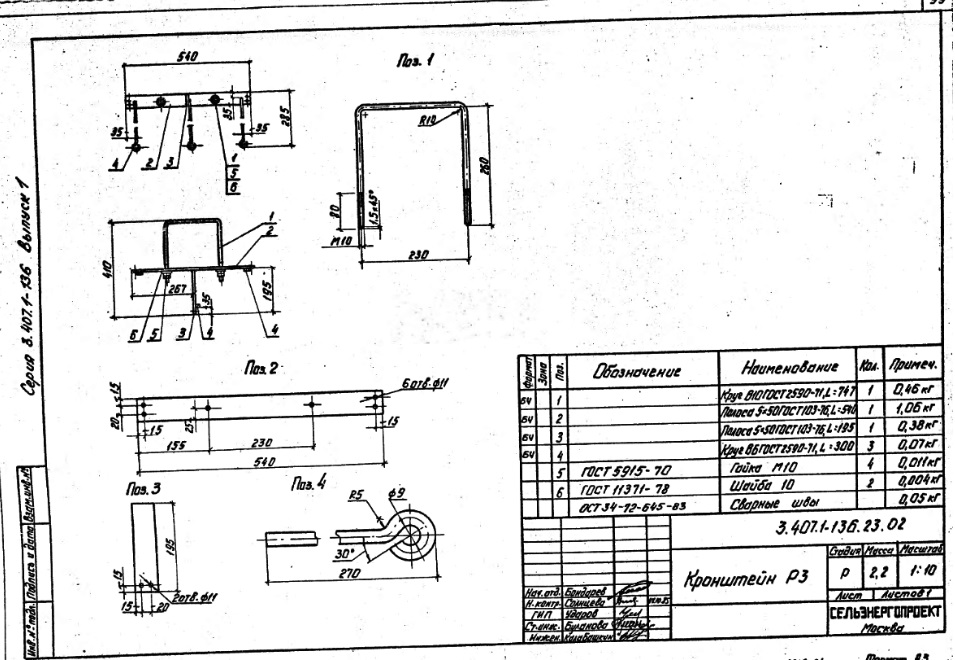

Кронштейн Р-3 производится по рабочему чертежу 3.407.1-136.23.02 типового проекта 3.407.1-136 "Опоры железобетонные ВЛ 0,38кВ".
Кронштейн Р-3 применяется при проведении монтажа разрядников старой конструкции типа РВН-0,5 У1 на воздушной ЛЭП номинальным напряжением 0,4 кВ.
|
НАИМЕНОВАНИЕ ДЕТАЛИ
|
КОЛИЧЕСТВО
|
МАССА, КГ
|
|
Круг В10 ГОСТ2590-71 L=747
|
1
|
2,20
|
|
Полоса 5х50 ГОСТ103-76 L=540
|
1
|
|
|
Полоса 5х50 ГОСТ103-76 L=195
|
1
|
|
|
Круг В10 ГОСТ2590-71 L=300
|
3
|
|
|
Гайка М10
|
4
|
|
|
Шайба 10
|
2
|
