ЩРВ, ЩРН Щиты распределительные производства Faber

ЩРВ Щит
  • ЩРВ Щит

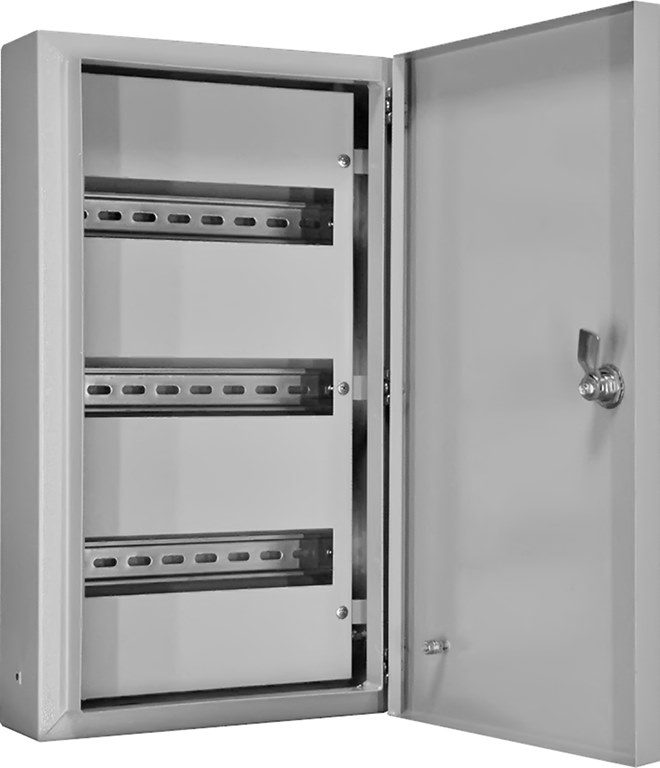

  • ЩРН Щит

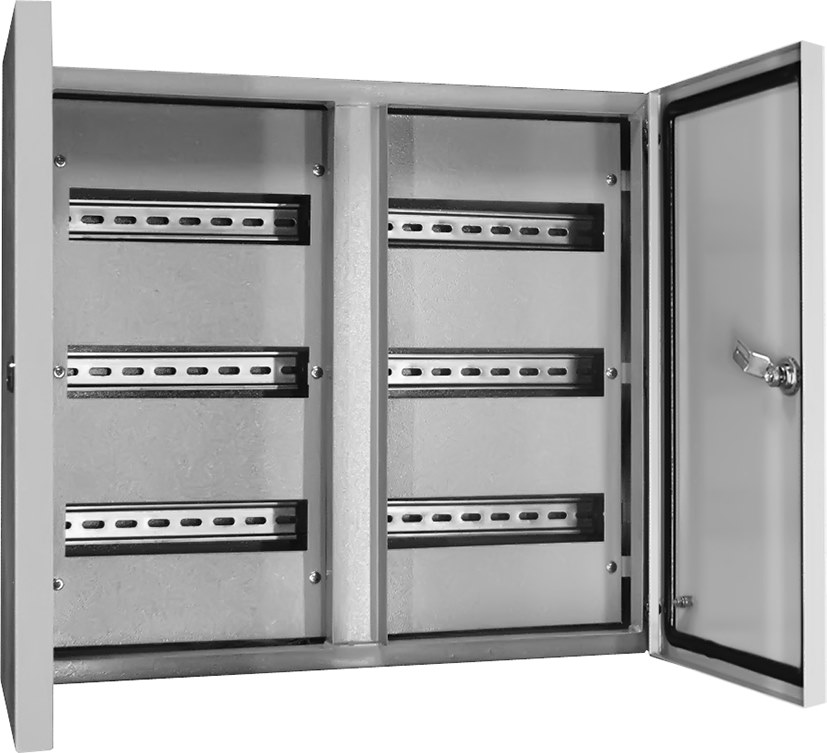

  • ЩРН - Щит - IP-54
ЩРН – Щит распределительный, навесного исполнения, степень защиты IP31 или IP54.
ЩРВ – Щит распределительный, встраиваемого исполнения, степень защиты IP31.
Назначение:
Корпуса предназначены для сборки распределительных электрических щитов с использованием модульных аппаратов для защиты сетей напряжением 380/220В от токов перегрузки и короткого замыкания.
Описание
Защита открытых токоведущих частей оперативной панелью (пластроном), снять которую возможно только с применением специального инструмента, позволяет использовать собранные электрощиты в жилых помещениях, когда включение/отключение электроаппаратов производится непосредственно жильцами. Запираемая на ключ дверь обеспечивает защиту от проникновения внутрь щита посторонних лиц. Ключ замка, имеющий единый секрет, упрощает эксплуатацию щитков обслуживающим персоналом при их массовом применении в одном здании.
Комплектность:
Din-рейка, пластрон, замок, проводник заземления, наклейки («Заземление», «Опасность поражения электрическим током»), паспорт.
Технические характеристики
Номинальный ток
125А
Толщина металла
0,8 мм
Тип покрытия
Порошковое эпоксидно-полиэфирное
Цвет
RAL 7035
Степень защиты
IP 31 и IP 54 (только ЩРН)
Угол открывания дверей
не менее 950
Тип применяемых аппаратов
Модульные

ЩРВ
Наименование
Габаритные размеры, мм
Кол-во
вводов
Димаетр
вводов, мм
Макс. кол-во
модулей, шт
В
Ш
Г
ЩРВ-12
275
320
120
3
22
12
ЩРВ-18
275
450
120
3
22
18
ЩРВ-24
405
320
120
3
22
24
ЩРВ-36
550
320
120
3
22
36
ЩРВ-48
630
320
120
3
22
48
ЩРВ-54
550
450
120
3
22
54
ЩРВ-72
550
615
120
6
22
72

ЩРН
Наименование
Габаритные размеры, мм
Кол-во
вводов
Димаетр
вводов, мм
Макс. кол-во
модулей, шт
В
Ш
Г
ЩРН-12
265
310
120
3
28
12
ЩРН-18
265
440
120
3
28
18
ЩРН-24
395
310
120
3
28
24
ЩРН-36
540
310
120
3
28
36
ЩРН-48
620
310
120
3
28
48
ЩРН-54
540
440
120
3
28
54
ЩРН-72
540
600
120
3
28
72

Код Артикул Описание Заказать
321903 0588.009-2.00.00 Щит распределительный ЩРВ-9 (IP31) (275х320х120) Заказать
321896 0588.012-2.00.00 Щит распределительный ЩРВ-12 (IP31) (275х320х120) Заказать
321897 0588.018-2.00.00 Щит распределительный ЩРВ-18 (IP31) (275х450х120) Заказать
321898 0588.024-2.00.00 Щит распределительный ЩРВ-24 (IP31) (405х320х120) Заказать
321899 0588.036-2.00.00 Щит распределительный ЩРВ-36 (IP31) (550х320х120) Заказать
321900 0588.048-2.00.00 Щит распределительный ЩРВ-48 (IP31) (630х320х120) Заказать
321901 0588.054-2.00.00 Щит распределительный ЩРВ-54 (IP31) (550х450х120) Заказать
321902 0588.072-2.00.00 Щит распределительный ЩРВ-72 (IP31) (550х615х120) Заказать
321918 1568.009-0.00.00 Щит распределительный ЩРН-9 (IP31) (265х310х120) Заказать
321904 1568.012-0.00.00 Щит распределительный ЩРН-12 (IP31) (265х310х120) Заказать
321906 1568.018-0.00.00 Щит распределительный ЩРН-18 (IP31) (265х440х120) Заказать
321908 1568.024-0.00.00 Щит распределительный ЩРН-24 (IP31) (395х310х120) Заказать
321910 1568.036-0.00.00 Щит распределительный ЩРН-36 (IP31) (540х310х120) Заказать
321912 1568.048-0.00.00 Щит распределительный ЩРН-48 (IP31) (620х310х120) Заказать
321914 1568.054-0.00.00 Щит распределительный ЩРН-54 (IP31) (540х440х120) Заказать
321916 1568.072-0.00.00 Щит распределительный ЩРН-72 (IP31) (540х600х120) Заказать
321905 1633.012-0.00.00 Щит распределительный ЩРН-12 (IP54) (265х310х120) Заказать
321907 1633.018-0.00.00 Щит распределительный ЩРН-18 (IP54) (265х440х120) Заказать
321909 1633.024-0.00.00 Щит распределительный ЩРН-24 (IP54) (395х310х120) Заказать
321911 1633.036-0.00.00 Щит распределительный ЩРН-36 (IP54) (540х310х120) Заказать
321913 1633.048-0.00.00 Щит распределительный ЩРН-48 (IP54) (620х310х120) Заказать
321915 1633.054-0.00.00 Щит распределительный ЩРН-54 (IP54) (540х440х120) Заказать
321917 1633.072-1.00.00 Щит распределительный ЩРН-72 (IP54) (540х600х120) Заказать
;
