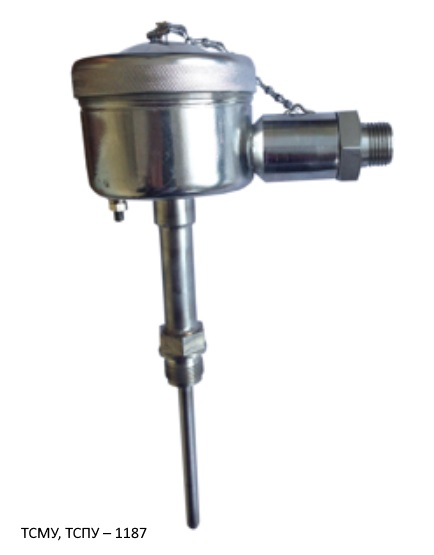

Термопреобразователи с унифицированными выходными сигналами общепромышленного исполнения применяемые во взрывобезопасных зонах и термопреобразователи с видом взрывозащиты «искробезопасная цепь» или «взрывонепроницаемая оболочка» (далее термопреобразователи) предназначены для измерения температуры газов, жидкостей и сыпучих веществ.
При записи в технической документации и при заказе необходимо указать:
- модификацию термопреобразователя в соответствии с таблицей 4;
- номер рисунка конструктивного исполнения защитной арматуры;
- диапазон измерения температуры, °С, от и до, в соответствии с таблицей 4;
- выходной сигнал (4-20 мА, 0-5 мА, HART, 0,4 – 2 В);
- предел допускаемой основной погрешности (или класс точности);
- маркировка взрывозащиты – 1ЕxdIICT1…Т6 Х или 0ЕхiaIICТ1…Т6 Х;
- исполнение головки термопреобразователя:
- алюминиевая с покрытием Л5;
- из коррозионностойкой стали Л4;
- алюминиевая с покрытием Л6 или Л7 – для прибора с цифровой индикацией.
- тип измерительного нормирующего преобразователя М1-М3, МГ3 в соответствии с таблицей 4.
Таблица совместимости измерительных преобразователей и головок термопреобразователей приведена в разделе «Головки термопреобразователей с унифицированным выходным сигналом»;
- конструктивное исполнение кабельного ввода термопреобразователей:
- Т-3/4 – присоединение кабеля в трубе с резьбой G3/4;
- Т-1/2– присоединение кабеля в трубе с резьбой G1/2;
- К – для подключения кабеля;
- М – для подключения кабеля в металлорукаве Герда;
- Б – для подключения бронированного кабеля;
- материал погружаемой части защитной арматуры (при наличии двух и более материалов);
- обозначение технических условий
Пример записи:
1. Взрывозащищённый термопреобразователь ТСПУ-1187, исполнение с неподвижным штуцером по рис.1, с выходным током 4-20 мА, диапазон измерений от 0 до 300°С, класса точности 0,25, с маркировкой взрывозащиты 1ЕхdIICT1…Т6 Х, с головкой из коррозионностойкой стали условного обозначения Л4 и измерительным преобразователем условного обозначения М1, длиной монтажной части L=1000 мм, с кабельным вводом для прокладки кабеля в трубе с присоединительной резьбой G3/4.
Взрывозащищённый термопреобразователь ТСПУ-1187 рис.1 0-300°С 4-20 мА 0,25 1ЕхdIICT1…Т6 Х Л4 М1 L=1000 мм Т-G3/4 ТУ 4211-066-12150638-2013
2. Взрывозащищённый термопреобразователь ТСМУ-1187, исполнение по рис.3, с выходным сигналом HART, диапазон измерений от 0 до 150°С, класса точности 0,25, с маркировкой взрывозащиты 1ЕхdIICT1…Т6 Х, с головкой из алюминиевого сплава условного обозначения Л5 и измерительным преобразователем условного обозначения М1, длиной монтажной части L=1000 мм, с кабельным вводом для прокладки открытого кабеля.
Взрывозащищённый термопреобразователь ТСМУ-1187 рис. 3 0-150°С HART 0,25 0ЕхiaIICТ1…Т6 Х Л5 М1 L=1000 мм К ТУ 4211-066-12150638-2013
3. Для термопреобразователя с цифровой индикацией:
Взрывозащищённый термопреобразователь ТСПУ-1187 с цифровым индикатором, исполнение по рис. 2, с выходным током 4-20 мА, диапазоном измерения от 0 до 400°С, класса точности 0,25, с маркировкой взрывозащиты 1ЕхdIICT6 Х, с головкой из коррозионностойкой стали условного обозначения Л7 и измерительным преобразователем условного обозначения М3, длиной монтажной части L=1000 мм, с кабельным вводом для прокладки кабеля в трубе с присоединительной резьбой G3/4.
ТСПУ-1187-ИС рис.2 0-400°С 4-20 мА 0,25 1ЕхdIICT1…Т6 Х Л7 М3 L=1000 мм Т-G3/4 ТУ 4211-066-12150638-2013
