При заказе необходимо указать:
- модификацию термопреобразователя ТХА (ТХК, ТНН)/1-2088; ТХА (ТХК, ТНН, ТЖК)/1-2088 К (для рис. 12 обозначение изделия в соответствии с таблицей исполнений, для рисунка 13 перед модификацией указать «Термовставка термопреобразователя»);
- номер рисунка конструктивного исполнения;
- НСХ преобразования по ГОСТ Р 8.585-2001;
- класс допуска (1 или 2);
- конструкцию рабочего спая (изолирован – И или неизолирован – Н);
- количество рабочих спаев (наличие одного рабочего спая не указывается);
- материал защитной арматуры;
- диапазон измеряемых температур;
- размеры конструктивных элементов, мм (L, L1 (для рис. 2, 3, 6, 8-10 L1=120 по умолчанию), d (для рис. 1-2, 5-8, 12 d=10 по умолчанию), D (для рис. 2-4, 6, 8-12 D=М20х1,5 по умолчанию), D1 для рис. 13 (D1=М10 х 1,0 и S=17 по умолчанию));
- обозначение технических условий.
Пример записи:
Преобразователь термоэлектрический модификации ТХА/1-2088, рис.2, НСХ К, класс допуска 2 по ГОСТ 6616-94, с одним изолированным (И) спаем, материал защитной арматуры 12Х18Н10Т, диапазон измерений температур от минус 40 до плюс 800 оС, с гибкой термовставкой в керамических бусах, длина монтажной части L=500мм, L1=120мм, D = М 20 х 1,5 мм, диаметр монтажной части d = 10мм (по умолчанию), ЮВМА.400520.014 ТУ
ТХА/1-2088 рис. 2 К 2 И 12Х18Н10Т -40…+800 оС L=500мм ЮВМА.400520.014 ТУ
Преобразователь термоэлектрический разборной конструкции модификации ТХА/1-2088 К, рис.7, НСХ К, класс допуска 2 по ГОСТ 6616-94, с одним изолированным (И) спаем, материал защитной арматуры 10Х17Н13М2Т, диапазон измерений температур от минус 40 до плюс 800 оС, с кабельной термовставкой по рис.13, длина монтажной части L=630мм, диаметр монтажной части d=10мм (по умолчанию), ЮВМА.400520.014 ТУ
ТХА/1-2088 К рис. 7 2 И 10Х17Н13М2Т -40…+800 оС L=630мм ЮВМА.400520.014 ТУ
Преобразователь термоэлектрический модификации ТНН/1-2088 К, рис.11, НСХ N, класс допуска 2 по ГОСТ 6616-94, с одним изолированным (И) спаем, диапазон измерений температур от минус 40 до плюс 1100 оС, с кабельной термовставкой, длина монтажной части L=2000мм, L1=80мм, D = М20х1,5 мм, диаметр монтажной части d=6мм, с термопарным кабелем оболочка Inconel 600, ЮВМА.400520.014 ТУ
ТНН/1-2088 К рис. 11 N 2 И Inconel 600 d = 6мм L=2000мм L1=80мм -40… +1100 оС ЮВМА.400520.014 ТУ
Преобразователь термоэлектрический модификации ТХК/1-2088, рис.12, НСХ L, класс допуска 2 по ГОСТ 6616-94, с одним изолированным (И) спаем, материал защитной арматуры 10Х17Н13М2Т, диапазон измерений температур от минус 40 до плюс 600 оС, длина монтажной части L=100мм, L1=50мм, D=М22х1,5 мм, диаметр монтажной части d=10мм, ЮВМА.400520.014 ТУ
ТХК/1-2088 рис. 12 ЮВМА.405222.012-01 ЮВМА.400520.014 ТУ
Термовставка термопреобразователя модификации ТХА/1-2088 К, рис.13, НСХ К, класс допуска 2 по ГОСТ 6616-94, с двумя неизолированными (Н) спаями, диапазон измерений температур от минус 40 до плюс 1100оС, D1=М10х1, S=17мм, длина монтажной части L=500мм, диаметр монтажной части 4,5мм, с термопарным кабелем оболочка Inconel 600, ЮВМА.400520.014 ТУ
Термовставка термопреобразователя ТХК/1-2088 К рис. 13 L 2 Н 2 спая Inconel 600 d=4,5мм L=500мм ЮВМА.400520.014 ТУ

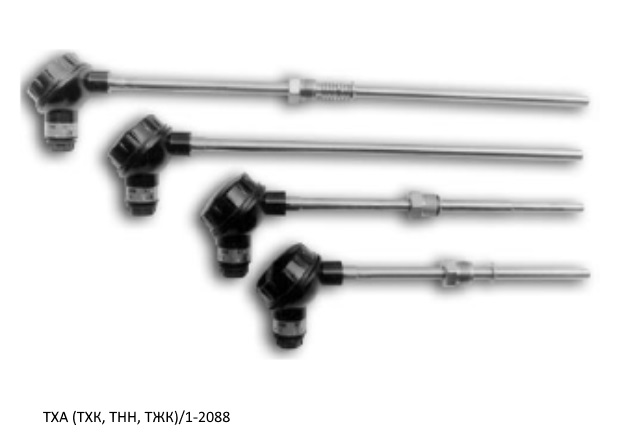

_1-2088.jpg "ТХА (ТХК, ТНН, ТЖК)_1-2088")
