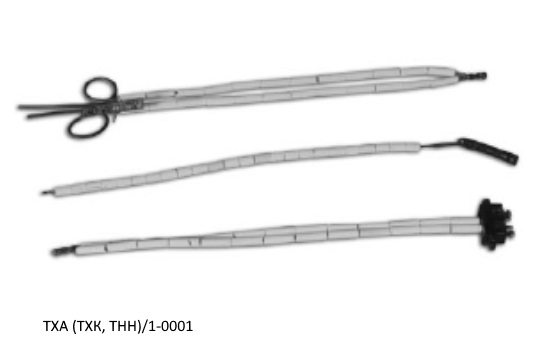

ТХА (ТХК, ТНН)/1-0001
Общепромышленные
Термопары хромель-алюмелевые, хромель-копелевые, нихросил-нисиловые
НАЗНАЧЕНИЕ
Для измерения температуры в атмосфере чистого воздуха, газообразных химически неагрессивных сред с влажностью воздуха не более 80% в различных областях народного хозяйства как самостоятельно, так и в качестве термовставок для преобразователей термоэлектрических с защитными чехлами.
При заказе необходимо указать:
- модификацию термопреобразователя (ТХА (ТХК, ТНН)/1-0001);
- номер рисунка конструктивного исполнения;
- НСХ преобразования по ГОСТ Р 8.585-2001;
- класс допуска (1 или 2);
- количество рабочих спаев (наличие одного рабочего спая не указывается);
- диаметр термоэлектродов, мм;
- длину термоэлектродов, мм;
- обозначение технических условий.
Пример записи:
Гибкий термопреобразователь модификации ТХА/1-0001, рис.1, НСХ К, класс допуска 2 по ГОСТ 6616-94, 2 спая с диаметром термоэлектродов 1,2мм, с длиной термоэлектродов 7100мм,ЮВМА.400520.014 ТУ
ТХА/1-0001 рис.1 К 2 2 спая d=1,2мм L=7100мм ЮВМА.400520.014 ТУ
Гибкий термопреобразователь модификации ТХК/1-0001, рис.2, НСХ L, с одним рабочим спаем, класс допуска 2 по ГОСТ 6616-94, с диаметром термоэлектродов 3,2мм, с длиной термоэлектродов 1000мм, ЮВМА.400520.014 ТУ
ТХА/1-0001 рис.2 К 2 d=3,2мм L=1000мм ЮВМА.400520.014 ТУ
Диапазон измеряемых температур, ºС:
ТХА/1-0001, ТНН/1-0001 (НСХ К и N по ГОСТ Р 8.585-2001 от минус 40 до плюс 1000 (кратковременно) (1300)
ТХК/1-0001 (НСХ L по ГОСТ Р 8.585-2001) от минус 40 до плюс 600 (кратковременно) (800)
Диаметр термоэлектродов, мм 0,5; 0,7; 1,2; 3,2; 3,0 (для ТНН)
Материал изоляции керамическая трубка МКР, КТВП.
