Назначение

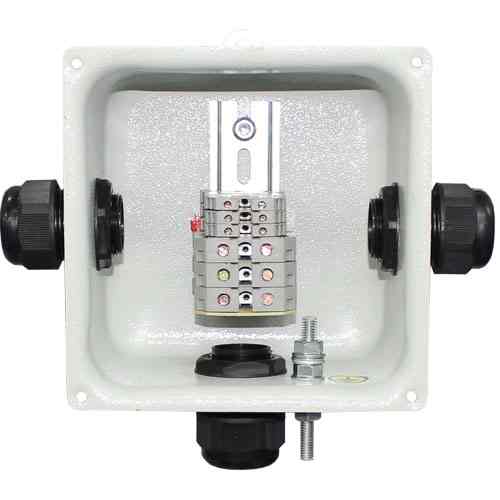

Муфта, в рудничном нормальном исполнении с маркировкой РН1, служит соединительным и разветвительным элементом для гибкого и бронированного кабеля на разных промышленных и сельскохозяйственных объектах.
Технические характеристики
- Номинальные ток изделия 70А.
- Номинальное напряжение цепи и частота переменного тока в сети – до 660В, 50 Гц.
- Номинальное напряжение цепи постоянного тока в сети – до 440В.
- Тип электрических внутренних соединений соответствует типу FFF (ГОСТР51321.1-2000), то есть все электрические соединения главной входящей цепи, главной выходящей цепи и соединения вспомогательных цепей должны производиться с помощью инструмента, обеспечивающего необходимое и стойкое контактное соединение.
- Номинальные значения климатических факторов по ГОСТ 15543 и ГОСТ 15150 соответствуют У5, УХЛ5.
- Группа механического исполнения по ГОСТ 17516.1 – М1.
- Срок службы – 10 лет.
- Конструкция зажима для присоединения жил внешних кабелей рассчитана на присоединение многожильных гибких с медными жилами типа КГ, их модификаций, и бронированных кабелей без наконечников.
- Изоляция уровня 1 (РН1) согласно ГОСТ Р 51330.20.
- Степень защиты изделия по ГОСТ 14254 соответствует IР65.
