Особенности
- Серый Pocan тело обладает хорошей стойкостью нефтяной и химической

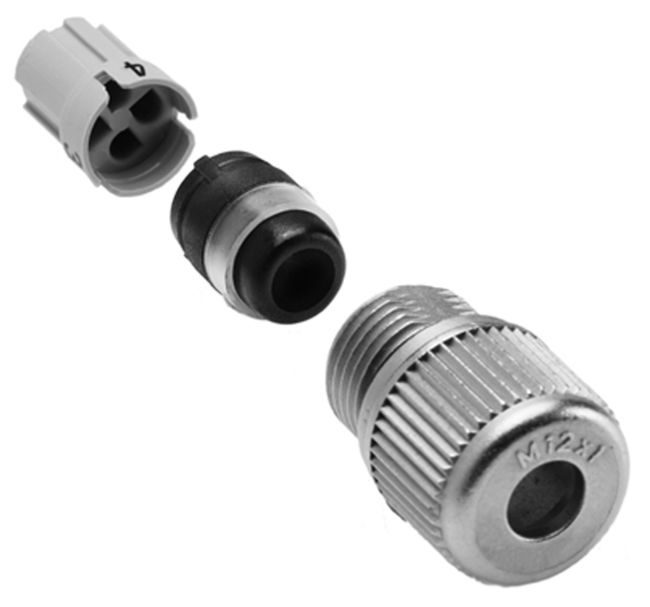

- Подключение смещение изоляции (IDC) позволяет вырезать по длине кабелей быстро приложить к распределительной коробке
- Полиуретан / ПВХ кабель рейтингу изгибаться до 1 млн. циклов
- LED версия для использования с PNP (источник) полевых приборов
- Snap-In маркеров для коробки и идентификации портов может использоваться с системой маркер ™ принтер 1492 Fast Track
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Сертификаты |
Признано UL и сертифицированный CSA |
Механический |
Материал |
Серый Pocan |
Разъема Insert Материал |
PBT |
Сосуд Материал раковины |
Никелированная латунь |
Материал контактов |
Позолоченный палладий / никель |
IDC Установки, макс. |
10 |
Тип кабеля |
Маслостойкий черный пиджак PUR / PVC, (3) 18 AWG многожильный медный, (8 или 16) 22 AWG Flex рассчитан на 1 млн. циклов |
Диаметр кабеля |
7,4 мм (0,29 дюйма) |
OD дирижер [мм (дюйм)] |
24 ... 22 AWG, 1.6 ... 2.0 мм (0.063 ... 0.079 дюйма) |
Окружающей среды |
Тип корпуса Рейтинг |
IP67; 1200 фунтов на квадратный дюйм сноса |
Рабочая температура [C (F)] |
-20 ... +90 ° (-4 ... +194 °) |
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Распиновка
Подключение устройства |
Главная соединения |
![Увеличить - IDC DeviceConn](/addcontent/img/ForPages/18937.jpg) |
![Увеличить - разъем кабеля IDC](/addcontent/img/ForPages/18938.jpg) |
Порты (IDC) |
Кабельный разъем |
8-портовый |
|
(+) Все порты Контакт 1 |
Коричневый |
(-) Все порты Контакт 3 |
Синий |
Порт 1 Контакт 2 |
Белый |
Порт 2 Контакт 2 |
Зеленый |
Порт 3 Контакт 2 |
Желтый |
Порт 4 Pin 2 |
Серый |
Порт 5 Pin 2 |
Роуз |
Порт 6 Вывод 2 |
Красный |
Порт 7 Контакт 2 |
Черный |
Порт 8 Вывод 2 |
Фиолетовый |
