889W DIN Клапан В Стиль (11 мм) // Клапан B (11 мм) и BEU (10 мм) производства Allen-Bradley

Коапан B
  • Коапан B
  • Клапан-----
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
DIN Стиль - Клапан В Стиль (11 мм)
Особенности
  • Соответствует EN 175301-803/DIN 43650
  • Черная оболочка из ПВХ обладает хорошей стойкостью нефтяной и химической
  • Индикации желтый светодиод вариант
  • Доступен со схемой защиты от перенапряжений
  • 2-полюсные и наземные конфигурации
  • DIN для M12 опции доступны

Поле Съемный - DIN Клапан В Стиль (11 мм) и BEU Стиль (10 мм)
Особенности
  • Соответствует EN 175301-803/DIN 43650
  • Поле устанавливаемый
  • Винтовые клеммы обеспечивают простой и безопасный монтаж
  • Позволяет легко модификация существующих кабельных систем
  • Индикации вариант красный светодиод
  • Доступен со схемой защиты от перенапряжений
  • Лицевая панель (направление земля) могут быть ориентированы в 180 ° с шагом
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Технические условия
Сертификаты Признано UL и сертифицированный CSA
Механический
Материал корпуса Литой маслостойкой PUR (NonLED версия: черный, LED версия: ясно)
Прокладка Материал Нитрил
Материал контактов Луженая медь
Винт крепления 18-8 из нержавеющей стали
Тип кабеля Маслостойкий оболочка из ПВХ, 18 AWG,
300 В, UL, одобренный и сертифицированный CSA
Home Run соединения 10x диаметр, мин.
Диаметр кабеля [мм (дюйм)] 18 AWG, 3-жильный: 5.5 (0,216), 4-проводной: 6 (0,235)
Электрический
Кабель Рейтинг UL AWM Style 2661 VW-1 105C 300V, CSA AWM / BI / II 80C 300V FT1, УФ нефти и водостойкий
Рейтинг Ассамблея Прямо Wired: 0 ... 250 В AC / DC, 10
подавления скачков LED & Varistor: 24 В или 115 В переменного / постоянного тока, 10
Окружающей среды
Тип корпуса Рейтинг IP67, NEMA 6
Температурный режим [C (F)] -25 ... +80 ° (-13 ... +176 °)
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Приблизительные размеры

Размеры указаны в миллиметрах (дюйма). Иллюстрации выполнены не в масштабе.

Увеличить - 889W_CordsetB_Dim

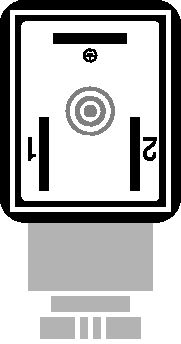

 Распиновка
Лицо Посмотреть выводов
2-контактный 5-контактный
Первый К Кабельный вывод Первый Вдали от выхода кабеля
Увеличить - 889W-# # 2ABE-# _Pinout Увеличить - 889W-# # 2GBE-# _Pinout Увеличить - Микро (2-5)-контактный FemaleMale RT_Pinout
1 Коричневый
2 Голубой
GND Желтый и Зеленый		 1 Коричневый
2 Белый
3 Синий
4 Черный
5 Серый
 Разъем M12 Конец Patchcord

Увеличить - М12 конец патч-корды

 Распиновка
Лицо Посмотреть выводов
DIN Клапан В Стиль (11 мм) DIN клапан BEU Стиль (10 мм)
3-контактный
Увеличить - 889W-# # 2G #-T_Pinout Увеличить - 889Y-# # 2G # F-T_Pinout


Примечание: Лицевая панель могут быть ориентированы в 180 ° с шагом

Код Артикул Описание Заказать
169964 889W-LA2ABDD-1 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 1 м.. Провод: LED & MOV. Напряжение: 120V Заказать
169966 889W-LA2ABDD-10 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 10 м.. Провод: LED & MOV. Напряжение: 120V Заказать
169963 889W-LA2ABDD-2 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 2 м.. Провод: LED & MOV. Напряжение: 120V Заказать
169965 889W-LA2ABDD-5 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 5 м.. Провод: LED & MOV. Напряжение: 120V Заказать
169950 889W-LA2ABE-10 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 115В AC / DC. Ориентация: Земля Земля Вдали от выхода кабеля Заказать
169948 889W-LA2ABE-2 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 115В AC / DC. Ориентация: Земля Земля Вдали от выхода кабеля Заказать
169949 889W-LA2ABE-5 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 115В AC / DC. Ориентация: Земля Земля Вдали от выхода кабеля Заказать
169972 889W-LA2ARD-2 20 AWG :  PUR DIN клапанов шнуров Заказать
169947 889W-LA2GBE-10 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 115В AC / DC. Ориентация: 1-й  К Кабельный вывод Заказать
169945 889W-LA2GBE-2 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 115В AC / DC. Ориентация: 1-й  К Кабельный вывод Заказать
169946 889W-LA2GBE-5 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 115В AC / DC. Ориентация: 1-й  К Кабельный вывод Заказать
170023 889W-LA2GCF-Т DIN Клапан В Стиль (11 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряжения. Напряжение: 115. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
169971 889W-LA2GRD-2 20 AWG :  PUR DIN клапанов шнуров Заказать
170024 889W-LC2GCF-Т DIN Клапан В Стиль (11 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряжения. Напряжение: 230. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
169960 889W-LD2ABDD-1 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 1 м.. Провод: LED & MOV. Напряжение: 24V Заказать
169962 889W-LD2ABDD-10 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 10 м.. Провод: LED & MOV. Напряжение: 24V Заказать
169959 889W-LD2ABDD-2 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 2 м.. Провод: LED & MOV. Напряжение: 24V Заказать
169961 889W-LD2ABDD-5 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 5 м.. Провод: LED & MOV. Напряжение: 24V Заказать
169944 889W-LD2ABE-10 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 24В AC / DC. Ориентация: Земля Земля Вдали от выхода кабеля Заказать
169942 889W-LD2ABE-2 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 24В AC / DC. Ориентация: Земля Земля Вдали от выхода кабеля Заказать
169943 889W-LD2ABE-5 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 24В AC / DC. Ориентация: Земля Земля Вдали от выхода кабеля Заказать
169970 889W-LD2ARD-2 20 AWG : PUR DIN клапанов шнуров Заказать
169941 889W-LD2GBE-10 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 24В AC / DC. Ориентация: 1-й К Кабельный вывод Заказать
169939 889W-LD2GBE-2 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 24В AC / DC. Ориентация: 1-й К Кабельный вывод Заказать
169940 889W-LD2GBE-5 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: LED & Варистор от перенапряж.. Напряжение: 24В AC / DC. Ориентация: 1-й К Кабельный вывод Заказать
170022 889W-LD2GCF-Т DIN Клапан В Стиль (11 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряжения. Напряжение: 24V. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
169969 889W-LD2GRD-2 20 AWG :  PUR DIN клапанов шнуров Заказать
169956 889W-RZ2ABDD-1 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 1 м.. Провод: Стандарт. Напряжение: 0 ... 120В Заказать
169958 889W-RZ2ABDD-10 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 10 м.. Провод: Стандарт. Напряжение: 0 ... 120В Заказать
169955 889W-RZ2ABDD-2 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 2 м.. Провод: Стандарт. Напряжение: 0 ... 120В Заказать
169957 889W-RZ2ABDD-5 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 5 м.. Провод: Стандарт. Напряжение: 0 ... 120В Заказать
169938 889W-RZ2ABE-10 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й Вдали от выхода кабеля Заказать
169936 889W-RZ2ABE-2 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й Вдали от выхода кабеля Заказать
169937 889W-RZ2ABE-5 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й Вдали от выхода кабеля Заказать
169968 889W-RZ2ARD-2 20 AWG : PUR DIN клапанов шнуров Заказать
169952 889W-RZ2GBDD-1 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 1 м.. Провод: Стандарт. Напряжение: 0 ... 120В Заказать
169954 889W-RZ2GBDD-10 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 10 м.. Провод: Стандарт. Напряжение: 0 ... 120В Заказать
169951 889W-RZ2GBDD-2 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 2 м.. Провод: Стандарт. Напряжение: 0 ... 120В Заказать
169953 889W-RZ2GBDD-5 Распиновка: 2-полюс + двойной земля. Размер провода, AWG: 20; Длина 5 м.. Провод: Стандарт. Напряжение: 0 ... 120В Заказать
169935 889W-RZ2GBE-10 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й К Кабельный вывод Заказать
169933 889W-RZ2GBE-2 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й К Кабельный вывод Заказать
169934 889W-RZ2GBE-5 Распиновка: 2-полюс + земля.  код: Коричн., син., зел. / желт..  кабель: 18 AWG черный ПВХ. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й К Кабельный вывод Заказать
170020 889W-RZ2GCF-Т DIN Клапан В Стиль (11 мм); Распиновка: 2-полюсный + земля. Проводка: Прямо Проводной. Напряжение: 0 ... 250В. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
170021 889W-RZ2GNF-Т DIN Клапан В Стиль (11 мм); Распиновка: 2-полюсный + земля. Проводка: Прямо Проводной. Напряжение: 0 ... 250В. Размер резьбы: 1/2 дюйма NPTF. Принимает Outer Диаметр кабеля [мм (дюйм)]: 10.4 (0.41) Макс. Заказать
169967 889W-RZ2GRD-2 20 AWG : PUR DIN клапанов шнуров Заказать
170027 889Y-LA2GCF-Т DIN клапан BEU Стиль (10 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряжения. Рейтинг Ассамблея: 115. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
170028 889Y-LC2GCF-Т DIN клапан BEU Стиль (10 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряжения. Рейтинг Ассамблея: 230. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
170026 889Y-LD2GCF-Т DIN клапан BEU Стиль (10 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряжения. Рейтинг Ассамблея: 24V. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
170025 889Y-RZ2GCF-Т DIN клапан BEU Стиль (10 мм); Распиновка: 2-полюсный + земля. Проводка: Прямо Проводной. Рейтинг Ассамблея: 0 ... 250В. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
;
