889V DIN клапан Стиль (18 мм) // Клапан А (18 мм) производства Allen-Bradley

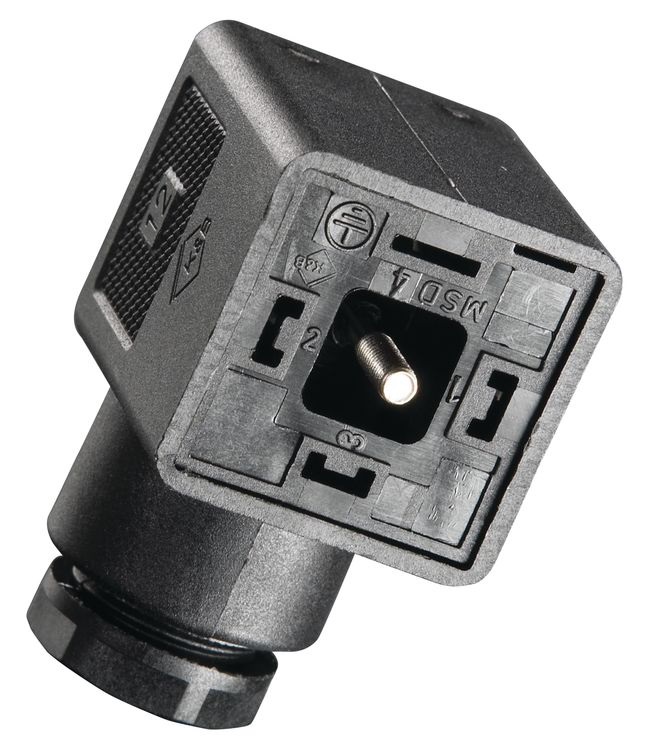

DIN клапан Стиль (18 мм)
  • DIN клапан Стиль (18 мм)
  • Valve A
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
DIN клапан Стиль (18 мм)
Особенности
  • Соответствует EN 175301-803/DIN 43650
  • Черная оболочка из ПВХ обладает хорошей стойкостью нефтяной и химической
  • Индикации желтый светодиод вариант
  • Доступен со схемой защиты от перенапряжений
  • 2-полюсный + двойной первом и 3-полюсные + наземные конфигурации
  • DIN для M12 опции доступны
Поле Съемный - DIN клапан Стиль (18 мм)
Особенности
  • Соответствует EN 175301-803/DIN 43650
  • Поле устанавливаемый
  • Винтовые клеммы обеспечивают простой и безопасный монтаж
  • Позволяет легко модификация существующих кабельных систем
  • Индикации вариант красный светодиод
  • Доступен со схемой защиты от перенапряжений
  • Лицевая панель (направление земля) может быть ориентирован с шагом 90 °
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Технические условия
Сертификаты Признано UL и сертифицированный CSA
Механический
Материал корпуса Литой маслостойкой PUR (NonLED версия: черный, LED версия: ясно)
Прокладка Материал Нитрил
Материал контактов Луженая медь
Винт крепления 18-8 из нержавеющей стали
Тип кабеля Маслостойкий черный пиджак ПВХ, 18 AWG,
300 В, UL, одобренный и сертифицированный CSA
Home Run соединения 10x диаметр, мин.
Диаметр кабеля [мм (дюйм)] 18 AWG, 3-жильный: 5.5 (0,216), 4-проводной: 6 (0,235)
Электрический
Кабель Рейтинг UL AWM Style 2661 VW-1 105C 300V, CSA AWM / BI / II 80C 300V FT1, УФ нефти и водостойкий
Рейтинг Ассамблея Прямо проводной: 0 ... 250 В AC / DC, 10
LED & Варистор подавления импульсного перенапряжения: 24В или 115В AC / DC, 10
Окружающей среды
Тип корпуса Рейтинг IP67, NEMA 6
Температурный режим [C (F)] -25 ... +80 ° (-13 ... +176 °)
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.

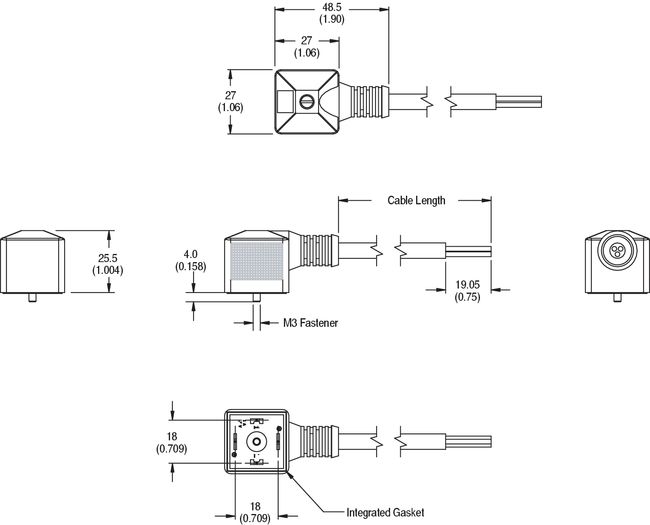

Приблизительные размеры
Размеры указаны в миллиметрах (дюйма). Иллюстрации выполнены не в масштабе.

Увеличить - 889V_CordsetA_Dim

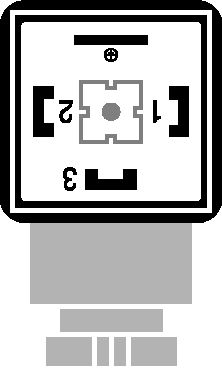

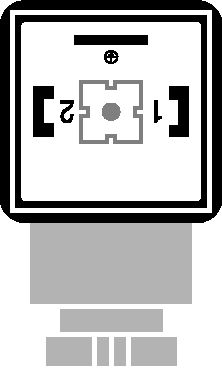

 Распиновка
Лицо Посмотреть выводов
2-контактный 3-контактный 5-контактный
Двойной Первый Первый К Кабельный вывод Первый Вдали от выхода кабеля

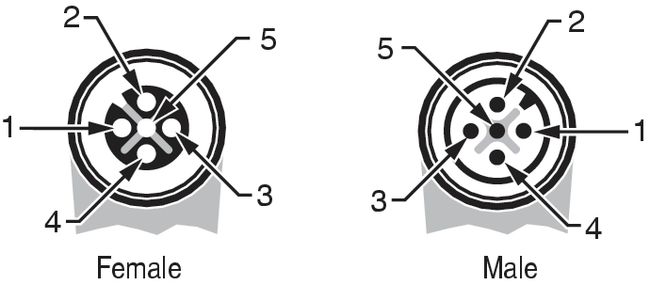

Увеличить - 889V-# # 2DBE-# _Pinout Увеличить - 889V-# # 3ABE-# _Pinout Увеличить - 889V-# # 3GBE-# _Pinout Увеличить - Микро (2-5)-контактный FemaleMale RT_Pinout
1 Коричневый
2 Голубой
3 Черный
GND Желтый и Зеленый		 1 Коричневый
2 Белый
3 Синий
4 Черный
5 Серый

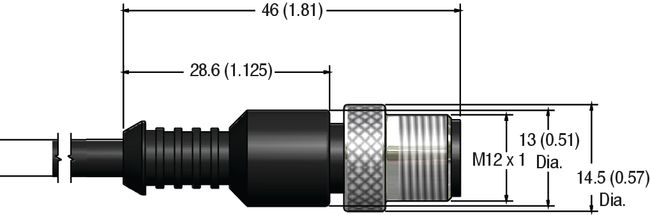

 Разъем M12 Конец Patchcord
Увеличить - М12 конец патч-корды

Клапан (18 мм)
 Распиновка
Лицо Посмотреть выводов
3-контактный 4-контактный
Увеличить - 889V-# # 2GCF-T_Pinout Увеличить - 889V-# # 3G # F-T_Pinout



Примечание: Лицевая панель может быть ориентирован с шагом 90 °.

Код Артикул Описание Заказать
169922 889V-LA2DBDD-1 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 1 м. . Тип провода: LED & MOV. Напряжение: 120V Заказать
169924 889V-LA2DBDD-10 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 10 м. . Тип провода: LED & MOV. Напряжение: 120V Заказать
169921 889V-LA2DBDD-2 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 2 м. . Тип провода: LED & MOV. Напряжение: 120V Заказать
169923 889V-LA2DBDD-5 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 5 м. . Тип провода: LED & MOV. Напряжение: 120V Заказать
169906 889V-LA2DBE-10 Шнуры; Распиновка: 2-полюс + двойной земля.  код: Коричн., син., зел. / желт.. Проводка: LED & . Напряжение: 115В AC / DC. Ориентация: N / A Заказать
169904 889V-LA2DBE-2 Шнуры; Распиновка: 2-полюс + двойной земля.  код: Коричн., син., зел. / желт.. Проводка: LED & . Напряжение: 115В AC / DC. Ориентация: N / A Заказать
169905 889V-LA2DBE-5 Шнуры; Распиновка: 2-полюс + двойной земля.  код: Коричн., син., зел. / желт.. Проводка: LED & . Напряжение: 115В AC / DC. Ориентация: N / A Заказать
169975 889V-LA2DRD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
169980 889V-LA2DRDD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
170011 889V-LA2GCF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряж.. Напряжение: 115В, 10. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
170012 889V-LA2GFF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряж.. Напряжение: 115В, 10. Размер резьбы: PG11. Принимает Outer Диаметр кабеля [мм (дюйм)]: 8,0 ... 9,9 (0,315 ... 0,39) Заказать
170013 889V-LA2GNF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряж.. Напряжение: 115В, 10. Размер резьбы: 1/2 дюйма-NPTF. Принимает Outer Диаметр кабеля [мм (дюйм)]: 10.4 (0.41) Макс. Заказать
170014 889V-LC2GCF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряж.. Напряжение: 230, 10. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
170015 889V-LC2GFF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряж.. Напряжение: 230, 10. Размер резьбы: PG11. Принимает Outer Диаметр кабеля [мм (дюйм)]: 8,0 ... 9,9 (0,315 ... 0,39) Заказать
170016 889V-LC2GNF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряж.. Напряжение: 230, 10. Размер резьбы: 1/2 дюйма-NPTF. Принимает Outer Диаметр кабеля [мм (дюйм)]: 10.4 (0.41) Макс. Заказать
169918 889V-LD2DBDD-1 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 1 м. . Тип провода: LED & MOV. Напряжение: 24V Заказать
169920 889V-LD2DBDD-10 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 10 м. . Тип провода: LED & MOV. Напряжение: 24V Заказать
169917 889V-LD2DBDD-2 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 2 м. . Тип провода: LED & MOV. Напряжение: 24V Заказать
169919 889V-LD2DBDD-5 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 5 м. . Тип провода: LED & MOV. Напряжение: 24V Заказать
169903 889V-LD2DBE-10 Шнуры; Распиновка: 2-полюс + двойной земля.  код: Коричн., син., зел. / желт.. Проводка: LED & . Напряжение: 24В AC / DC. Ориентация: N / A Заказать
169901 889V-LD2DBE-2 Шнуры; Распиновка: 2-полюс + двойной земля.  код: Коричн., син., зел. / желт.. Проводка: LED & . Напряжение: 24В AC / DC. Ориентация: N / A Заказать
169902 889V-LD2DBE-5 Шнуры; Распиновка: 2-полюс + двойной земля.  код: Коричн., син., зел. / желт.. Проводка: LED & . Напряжение: 24В AC / DC. Ориентация: N / A Заказать
169974 889V-LD2DRD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
169979 889V-LD2DRDD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
170008 889V-LD2GCF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряж.. Напряжение: 24, 10. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
170009 889V-LD2GFF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряж.. Напряжение: 24, 10. Размер резьбы: PG11. Принимает Outer Диаметр кабеля [мм (дюйм)]: 8,0 ... 9,9 (0,315 ... 0,39) Заказать
170010 889V-LD2GNF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: LED & Варистор от перенапряж.. Напряжение: 24, 10. Размер резьбы: 1/2 дюйма-NPTF. Принимает Outer Диаметр кабеля [мм (дюйм)]: 10.4 (0.41) Макс. Заказать
169914 889V-RZ2DBDD-1 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 1 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169916 889V-RZ2DBDD-10 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 10 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169913 889V-RZ2DBDD-2 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 2 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169915 889V-RZ2DBDD-5 Распиновка: 2-полюс + двойной земля. провод, AWG: 20; Длина 5 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169900 889V-RZ2DBE-10 Шнуры; Распиновка: 2-полюс + двойной земля.  код: Коричн., син., зел. / желт.. Проводка: Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: N / A Заказать
169898 889V-RZ2DBE-2 Шнуры; Распиновка: 2-полюс + двойной земля.  код: Коричн., син., зел. / желт.. Проводка: Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: N / A Заказать
169899 889V-RZ2DBE-5 Шнуры; Распиновка: 2-полюс + двойной земля.  код: Коричн., син., зел. / желт.. Проводка: Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: N / A Заказать
169973 889V-RZ2DRD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
169978 889V-RZ2DRDD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
170005 889V-RZ2GCF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В, 10 А. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
170006 889V-RZ2GFF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В, 10 А. Размер резьбы: PG11. Принимает Outer Диаметр кабеля [мм (дюйм)]: 8,0 ... 9,9 (0,315 ... 0,39) Заказать
170007 889V-RZ2GNF-Т Клапан (18 мм); Распиновка: 2-полюсный + земля. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В, 10 А. Размер резьбы: 1/2 дюйма-NPTF. Принимает Outer Диаметр кабеля [мм (дюйм)]: 10.4 (0.41) Макс. Заказать
169930 889V-RZ3ABDD-1 Распиновка: 3-полюс + земля. провод, AWG: 20; Длина 1 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169932 889V-RZ3ABDD-10 Распиновка: 3-полюс + земля. провод, AWG: 20; Длина 10 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169929 889V-RZ3ABDD-2 Распиновка: 3-полюс + земля. провод, AWG: 20; Длина 2 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169931 889V-RZ3ABDD-5 Распиновка: 3-полюс + земля. провод, AWG: 20; Длина 5 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169912 889V-RZ3ABE-10 Шнуры; Распиновка: 3-полюс + земля.  код: Коричн., син., черн., зелен. / желт.. Проводка: Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й  Вдали от выхода кабеля Заказать
169910 889V-RZ3ABE-2 Шнуры; Распиновка: 3-полюс + земля.  код: Коричн., син., черн., зелен. / желт.. Проводка: Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й  Вдали от выхода кабеля Заказать
169911 889V-RZ3ABE-5 Шнуры; Распиновка: 3-полюс + земля.  код: Коричн., син., черн., зелен. / желт.. Проводка: Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й  Вдали от выхода кабеля Заказать
169977 889V-RZ3ARD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
169982 889V-RZ3ARDD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
169926 889V-RZ3GBDD-1 Распиновка: 3-полюс + земля. провод, AWG: 20; Длина 1 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169928 889V-RZ3GBDD-10 Распиновка: 3-полюс + земля. провод, AWG: 20; Длина 10 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169925 889V-RZ3GBDD-2 Распиновка: 3-полюс + земля. провод, AWG: 20; Длина 2 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169927 889V-RZ3GBDD-5 Распиновка: 3-полюс + земля. провод, AWG: 20; Длина 5 м. . Тип провода: Стандарт. Напряжение: 0 ... 120В Заказать
169909 889V-RZ3GBE-10 Шнуры; Распиновка: 3-полюс + земля.  код: Коричн., син., черн., зелен. / желт.. Проводка: Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й К Кабельный вывод Заказать
169907 889V-RZ3GBE-2 Шнуры; Распиновка: 3-полюс + земля.  код: Коричн., син., черн., зелен. / желт.. Проводка:  Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й К Кабельный вывод Заказать
169908 889V-RZ3GBE-5 Шнуры; Распиновка: 3-полюс + земля.  код: Коричн., син., черн., зелен. / желт.. Проводка: Проводной. Напряжение: 0 ... 250 В AC / DC. Ориентация: 1-й К Кабельный вывод Заказать
170017 889V-RZ3GCF-Т Клапан (18 мм); Распиновка: 3-полюсный + земля. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В, 10 А. Размер резьбы: PG9. Принимает Outer Диаметр кабеля [мм (дюйм)]: 5.99 ... 8.0 (0,236 ... 0,315) Заказать
170018 889V-RZ3GFF-Т Клапан (18 мм); Распиновка: 3-полюсный + земля. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В, 10 А. Размер резьбы: PG11. Принимает Outer Диаметр кабеля [мм (дюйм)]: 8,0 ... 9,9 (0,315 ... 0,39) Заказать
170019 889V-RZ3GNF-Т Клапан (18 мм); Распиновка: 3-полюсный + земля. Проводка: Прямо Проводной. Напряжение: 0 ... 250 В, 10 А. Размер резьбы: 1/2 дюйма-NPTF. Принимает Outer Диаметр кабеля [мм (дюйм)]: 10.4 (0.41) Макс. Заказать
169976 889V-RZ3GRD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
169981 889V-RZ3GRDD-2 20 AWG:  PUR DIN клапанов шнуров  Заказать
;
