Особенности
- Стандартные модели проводки с или без контакта 5, предназначенного для использования с двумя входными распределительных коробках и IP67 распределенных I / O
- Стандартное подключение с пин 5 версии специально шпонкой для приложений MDSA
- Индивидуальный версия силовая проводка для использования с двумя входами распределенного ввода / вывода с диагностикой точка уровня
- Нажмите стиле проводки версия для DeviceNet и микро вспомогательных силовых приложений
- PUR тело обладает хорошей стойкостью нефтяной и химической
- Трещоткой соединительные гайки для виброустойчивости
Примечание: Нержавеющая сталь разъемы могут быть заказаны путем добавления S к доске числа (например, 879DS -F4DM-*).
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Технические условия
Сертификаты |
Признано UL и сертифицированный CSA |
Механический |
Соединительной гайкой Материал |
Черный с эпоксидным покрытием цинка |
Материал |
Черный PUR |
Разъема Insert Материал |
PUR |
Материал контактов |
Позолоченный никелированной латуни |
Материал уплотнительного кольца |
Витон ® |
Электрический |
Рейтинг Ассамблея |
250В, 4 |
Окружающей среды |
Тип корпуса Рейтинг |
IP67, NEMA 6P, 1200 фунтов на квадратный дюйм (8270 кПа) сноса |
Рабочая температура [C (F)] |
-20 ... +105 ° (-4 ... +221 °) |
Приблизительные размеры
Размеры указаны в миллиметрах (дюйма). Иллюстрации выполнены не в масштабе.
Распиновка и Цветовой код
Цветовой код |
Лицо Посмотреть выводов |
4-контактный |
![Увеличить - Микро (2-5)-контактный FemaleMale RT_Pinout](/addcontent/img/ForPages/18458.jpg) |
A |
1 Коричневый
2 Белый |
3 Синий
4 Черный |
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.

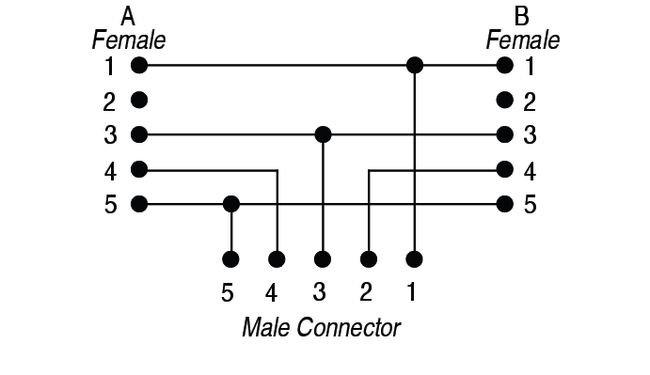

Монтажная схема
Стандартное подключение (без контакта 5)
Стандартное подключение (со штырем 5) для MDSA
Индивидуальный подключения питания
Tap-Стиль подключения
