ControlLogix Блоки питания
ControlLogix источники питания используются с шасси 1756, чтобы обеспечить 1.2V, 3.3V, 5V, и власть 24 В постоянного тока непосредственно на плате шасси.
- стандартные источники питания
- резервный блок питания
- ControlLogix-XT питания
Особенности
- Обеспечивает все регулируемых напряжений, необходимых для любого модуля модуля для работы в шасси.
- Обеспечивает ограниченное время ограбления для колебаний входящего власти линии.
- Сигналы модулей в шасси неминуемой потери напряжения для упорядоченного завершения работы системы.
- Резервные источники питания предлагаем:
- Автоматическое распределение нагрузки шасси между резервными источниками питания.
- Светодиодные индикаторы для визуального рабочего состояния пары.
- Твердотельные реле для признания системы статуса питания при подключенной к входного модуля.

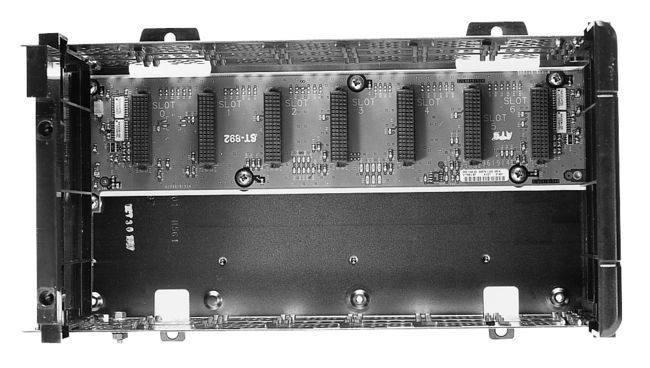

Шасси ControlLogix
Система ControlLogix представляет собой модульную систему, которая требует шасси 1756 ввода / вывода. Оба стандарта и крайняя шасси среды доступны. Ходовая часть доступны в размерах от 4, 7, 10, 13, и 17 слотов для модулей, в то время как шасси экстремальная среда доступны с 5 или 7 слотов. Вы можете разместить любой модуль в любой слот. Задняя шина обеспечивает путь высокоскоростной связи между модулями.
Все шасси предназначены для горизонтально-только, бэк-панельного монтажа. Шасси доступны в этих конфигурациях:
- стандартной ходовой частью.
- ControlLogix-XT шасси.
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
ControlLogix Источники питания Требования
| |
ControlLogix Стандартный и Резервные источники питания |
ControlLogix-XT блоки питания |
| Рабочая температура |
0 ... 60 ° C (32 ... 140 ° F) |
-25 ... 70 ° C (-13 ... 158 ° F) |
| Температура хранения |
-40 ... 85 ° C (-40 ... 185 ° F) |
-40 ... 85 ° C (-40 ... 185 ° F) |
| Относительная влажность |
5 ... 95% без конденсации |
5 ... 95% без конденсации |
| Вибрация |
2 г на 10 ... 500 Гц |
2 г на 10 ... 500 Гц |
| Операционная Шок |
30 г |
30 г |
| Динамические нагрузки в выключенном |
50 г |
50 г |
Шасси ControlLogix Требования к окружающей среде
| |
Шасси ControlLogix |
ControlLogix-XT Шасси |
| Рабочая температура |
0 ... 60 ° C (32 ... 140 ° F) |
-25 ... 70 ° C (-13 ... 158 ° F) |
| Температура хранения |
-40 ... 85 ° C (-40 ... 185 ° F) |
-40 ... 85 ° C (-40 ... 185 ° F) |
| Относительная влажность |
5 ... 95% без конденсации |
5 ... 95% без конденсации |
| Вибрация |
2 г на 10 ... 500 Гц |
2 г на 10 ... 500 Гц |
| Операционная Шок |
30 г |
30 г |
| Динамические нагрузки в выключенном |
50 г |
50 г |
