Контроллеры PicoGFX
Контроллер Allen-Bradley PicoGFX выполняет простую логику, сроки, считая, и операции часы реального времени. Для повышения функциональности и производительности, контроллер PicoGFX добавляет использование графического дисплея, предлагая расширенные возможности программирования, таких как ПИД-регулирования, высокой скоростью счетчика, и булевых последовательностей. Поскольку функции контроллеров Pico как реле времени и низким уровнем конца PLC, они идеально подходят для замены реле, где простые приложения управления необходимы (здание, вентиляции и кондиционирования, и парковка освещения) и приложения, в которых стоимость является основной проблемой дизайна. Контроллеры PicoGFX были разработаны с простотой в использовании в виду. Все программирование и корректировки данных можно сделать с помощью клавиатуры на борту и дисплеем или с Allen-Bradley PICOSOFT программного обеспечения Pro конфигурации.
Преимущества
- Малый размер -Контроллер PicoGFX имеет небольшой размер, чтобы уменьшить места на панели и стоимость системы.
- Простота -Простой релейной логики можно запрограммировать с помощью клавиатуры на борту и PICOSOFT программного обеспечения Pro программирования.
- Гибкость -Выберите один из двух процессоров (один с и один без коммуникаций), четырех блоков ввода / вывода (реле или транзистор из в сочетании с или без аналоговый выход варианты). Выберите из 120/240В переменного тока или 24 В постоянного тока версиях.
- Модульность -Контроллер PicoGFX легко устанавливается с помощью двух стандартных отверстий 22,5 мм сверла. Компоненты для подключения питания и дополнительных входов / выходов просто оснастки на задней стороне дисплея.
- Экономика контроллеры-PicoGFX дать вам возможность использовать контроллер и HMI в одном простом в использовании пакет. PicoSoft Pro используется для программирования релейной логики и графический дисплей. Система PicoGFX оказывается ценным пакет, с возможностями расширения, 24 час часы, HSC и способности выполнять простые математические функции.
- Графический дисплей -Импорт свой собственный логотип или любой другой растровый в ранее существовавших FREE библиотеки растровых изображений входит в PICOSOFT Pro. Дисплей растровые изображения, дату, время, текст и больше с экрана 70 мм. Выберите один из десяти доступных языков меню для навигации по меню на борту.
- Интеллектуальная -Вы можете: отображение текста с переменными, введите уставки, используйте 7-дневные и 52-недельные счетчики, выходные манипулировать ценности, как широтно-импульсной модуляции сигналов, проследить поток тока в цепи и многое другое.
Программирование

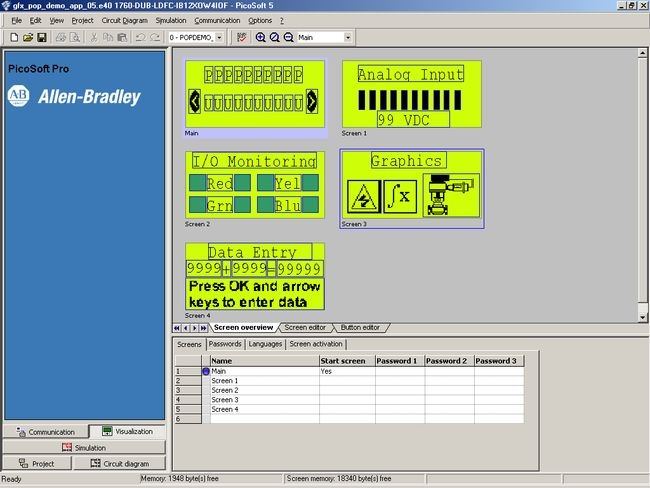

PicoSoft Pro
PicoSoft Pro строит прочь существующего приложения PICOSOFT но и предлагает дополнительные усовершенствования, которые позволяют более широкую функциональность и программирования легкостью.
Особенности
- Входные Инструкции допросу-на и изучить-офф
- БЕСПЛАТНО библиотека растровый; наслаждаться использованием более 1000 растровых изображений
- Импорт свой собственный логотип и / или художественные работы, которые необходимо отобразить
- Используйте до десяти различных языках
- Редактор экрана позволяет пользователям, чтобы выровнять, группа и двигаться графических объектов
- Функция распечатки проекта позволяет выводить все визуализации и схемы подробно схема
- Новая функция моделирования позволяет пользователям моделировать вашу программу без необходимости наличия контроллера прилагается к компьютеру
- Связать NET идентификаторы к сети Пико-Link
- Создание программного обеспечения управления
- Параметризация функциональных блоков, используемых
- Настройте интерфейс визуализации
- Используйте все экраны и функции кнопок
- Настройка весь проект, включая сети
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Технические условия
| Память |
- ОЗУ
|
8 МБайт |
- Памяти программ
|
8 МБайт |
- Дисплей памяти
|
24 МБайт |
| Источник питания Входное напряжение |
- Контроллеры 120/240В переменного тока
|
85 ... 264V AC 50/60 Гц |
- Контроллеры 24V DC
|
20.4 ... 28.8 В DC |
| Рабочая температура ⋆ |
-25 ... 55 ° C (-13 ... 131 ° F) |
| Показатель температуры |
-5 ... 55 ° C (23 ... 131 ° F) |
| Нерабочий Температура |
-40 ... 70 ° C (-40 ... 158 ° F) |
| Относительная влажность |
5 ... 95% без конденсации |
| Шок (МЭК 60068-2-27) |
18 ударов, полусинусоидальный 15 г/11 мс |
| Вибрация (МЭК 60068-2-6) |
- Постоянной амплитудой 0,15 мм
|
10 ... 57 Гц |
- Постоянной амплитудой 0,15 мм
|
57 ... 150 Гц |
| Сертификаты |
C-UL-US, CE, UL, класс I, раздел 2 в опасных зонах |
| |
