300 AC Контакторы производства Allen-Bradley

		Описание			Схема соединения	Для использования с NEMA Размеры	Кат. Нет.
			Количество замыкающих контактов	Кол-во ЧПУ Контакты
		Вспомогательные контакты Боковой  С терминальных обозначений последовательности	1	1		4 ... 5  левый / правый внутри монтажа	100-DS1-11
			1	1		4 ... 5  левый / правый вне монтаж	100-DS2-11
			1	1L		4 ... 5  левый / правый внутри монтажа	100-DS1-L11
			2	0			100-DS1-20
			2	0		4 ... 5  левый / правый вне монтаж	100-DS2-20
		Вспомогательные контакты Электронные-совместимый блок-контакты Идеально подходит для использования при переключении управления с низким энергопотреблением схемы С IEC клемм последовательности обозначений Связаться рейтинги:  AC 12, 250 В, 0,1 А  АС-15, DC-13, 3 ... 125 В, 1 ... 100 мА	1	1		4 ... 5  левый / правый внутри монтажа	100-DS1-B11

	Описание		Для использования с NEMA Размеры		Кат. Нет.
	Пневматические модули Временные Пневматические элемент контактирует синхронизации переключения после времени задержки. Контакты на основных реле контроля продолжают действовать без промедления.	Задержка включения   0,3 ... 30 с Диапазон	0 ... 3 с переменного тока катушек		100-FPTA30
		2 ... 180 с Диапазон			100-FPTA180
		Задержка выключения   0,3 ... 30 с Диапазон	0 ... 3		100-FPTB30
		2 ... 180 с Диапазон			100-FPTB180
	Электронные модули Сроки - На-Delay . Delay контактора или управления реле соленоида  контактор или реле управления находится под напряжением в конце времени задержки.	Задержка включения   0,1 ... 3 с Диапазон	0 ... 3		100-ETA3
		1 ... 30 с Диапазон			100-ETA30
		10 ... 180 с Диапазон			100-ETA180
		110 ... 240 В, 50/60 Гц  110 ... 250V DC
	Электронные модули Сроки - Off-Delay . задержки контактора или управления реле соленоида  После прерывания сигнала управления, контактор или реле управления обесточивается в конце времени задержки.	Задержка выключения   0,3 ... 3 с Диапазон	0 ... 3 с переменного тока катушек		100-ETB3
		1 ... 30 с Диапазон			100-ETB30
		10 ... 180 с Диапазон			100-ETB180
		110 ... 240 В, 50/60 Гц
	Электронные модули Временные Задержка контактора соленоида. Контактор K 3 (Y) обесточивается (в выключенном состоянии) и K 2 (D) находится под напряжением (на) после окончания набора Y конец времени. (Задержка переключения на 50 мс.) Непрерывный диапазон регулировки Высокая точность повторения	Время перехода Y Контактор 1 ... 30 с Диапазон  110 ... 240 В, 50/60 Гц	0 ... 3 с переменного тока катушек		100-ETY30
	Механические блокираторы для блокировки двух контакторов. Общие блокировки для всех Бюль. Размеры 300 контактор 0 ... 3  блокировки различных размеров возможных  Механические и электрические блокировки можно в одном модуле с помощью встроенных вспомогательных контактов  9 мм разъем ласточкин хвост включены	Механическая только,  без вспомогательных контактов	0 ... 3		100-MCA00
		Механическая / электрическая блокировка с 2 Н.З. вспомогательных контакта	0 ... 3		100-MCA02
	DC Интерфейс (электронная) Интерфейс между управляющим сигналом постоянного тока (ПЛК) и приводом переменного тока реле контактор / управления. (Вход) Управляющее напряжение     24 В постоянного тока Не требует дополнительного подавления скачков на катушки реле		0 ... 3 с переменного тока катушек		100-JE
	Механическая защелка После контактор с механической блокировкой, обмотка контактора немедленно обесточено (в выключенном состоянии) по вспомогательным контактом NC (65-66).  электрического или ручного релиз  1 НО + 1 НЗ вспомогательные контакты  Подходит для всех Бюль. Размеры 300 контактор 0 ... 3		0 ... 3 с переменного тока катушек		100-FL11 Ä
	Описание		Для использования с NEMA Размеры	Диапазон напряжения	Кат. Нет.
	Ограничители перенапряжения Для ограничения коммутационных катушки переходных процессов.  Плагин, катушку, установленную  Подходит для всех Бюль. 300 контактор размеры 0 ... 3  RC, варистора и диодные версии	НТЦ Модуль привод переменного тока	0 ... 3 с переменного тока катушек	24 ... 48 В переменного тока, 50/60 Гц	100-FSC48
				110 ... 280V AC, 50/60 Гц	100-FSC280
				380 ... 480 В переменного тока, 50/60 Гц	100-FSC480
		Варистор Модуль привод переменного / постоянного тока	0 ... 3	12 ... 55V AC / 12 ... 77V DC	100-FSV55
				56 ... 136V AC / 78 ... 180 В постоянного тока	100-FSV136
				137 ... 277V AC / 181 ... 350 В DC	100-FSV277
				278 ... 575 В AC	100-FSV575

Компоненты

	Описание	Для использования с NEMA Размеры	Количество	Кат.Нет.
	Ласточкин хвост Разъемы Для использования в контакторов и пускателей сборок. Один разъем - 0 мм Расстояние	0 ... 3	10	100-S0
Кат. № 100-S0	Ласточкин хвост Разъемы Для использования в контакторов и пускателей сборок. Двойной разъем - 9 мм Расстояние			100-S9
	Защитные чехлы Обеспечивает защиту от непреднамеренного ручном режиме Для контакторов и фронтальными вспомогательных контактов, пневматические таймеры и защелок	0 ... 3	1	100-СЦСИ
Кат. № 100-СЦСИ
		100-FA,-FB,-ФК,-FP,-ФЗ;	10	100-SCFA
Кат. № 100-SCFA
	Реверсивный комплекты силовая проводка Для реверсивных связь с твердотельного или термореле перегрузки	0	1	105-PW23
		1		105-PW37
		2		105-PW43
Кат. № 105-PW23		3		105-PW85
	DIN (# 3) симметрично железнодорожного 35 х 7,5 х 1 м	0 ... 2	10	199-DR1

Маркировки

	Описание	Кол-во. ⋆	Кат.Нет.
	Этикетка Лист 105 самоклеящиеся бумажные этикетки каждый, 6 х 17 мм	10	100-FMS
	Маркировка Tag Лист 160 перфорированные бумажные этикетки каждый, 6 х 17 мм, для использования с прозрачной крышкой	10	100-УИТ
	Прозрачная крышка Для использования с маркировкой тегов листы	100	100-FMC
	Маркировка Тэг адаптеры для использования с маркировкой тегу: Система V4/V5	100	100-FMA1
	Маркировка Тэг адаптеры для использования с маркировкой тегу: система 1492 Вт	100	100-FMA2
⋆ заказываются в упаковке упаковках.

Модули глушитель

	Описание	Схема	Подавитель Рейтинг	Для использования с NEMA Размеры	Кат. Нет.
	Подавитель Модуль для Бюль. 100-D Контакторы • Для ограничения напряжения при катушки схемы прерываются  • Поставляется в стандартной на всех обычных постоянного тока катушки контакторов и всех электронных контакторов катушки (в рамках модуля питания или поставляться с отдельным модулем супрессоров)		НТЦ Модуль (контроль тока) для контакторов с обычной катушкой 21 ... 48В, 50 Гц; 24 ... 55В, 60 Гц	4	100-DFSC48
			95 ... 110 В, 50 Гц; 110 ... 127В, 60 Гц		100-DFSC110
			180 ... 277V, 50 Гц; 208 ... 277V, 60 Гц		100-DFSC240
			380 ... 550V, 50 Гц; 440 ... 600 В, 60 Гц		100-DFSC550
			Варистор Модуль для контакторов с обычной катушки 55V AC	4	100-DFSV55
			56 ... 136V AC		100-DFSV136
			137 ... 277V AC		100-DFSV277
			278 ... 600 В AC		100-DFSV575
			208 ... 277V AC ⋆	5	100-DFSV550
⋆ Для категории перенапряжения IV (IEC 947 для 100-D ...-EI) например, требования молниезащиты.

Соединение компонентов

	Описание	Выход  соединения	Для использования с NEMA Размеры		Терминал  соединения	Кат. Нет.
			4	5
	Реверсивный: Входной соединения  звезда-треугольник: Главная-соединение треугольником	50 мм 2	X		Наконечники, 100-DL ...	100-D180-VL
		120 мм 2		X		100-D420-VL
		50 мм 2	X		Клеммные колодки,  100-DTB ...	100-D180-VLTB
		120 мм 2		X		100-D420-VLTB
	Реверсивный: Выход соединения  звезда-треугольник: Дельта-Уай связь	50 мм 2	X		Наконечники, 100-DL ...	100-D180-VT
		120 мм 2		X		100-D420-VT
		50 мм 2	X		Клеммные колодки,  100-DTB ...	100-D180-VTTB
		120 мм 2		X		100-D420-VTTB
	Дельта-Уай подключение, если 100-D115 ... 180 используется в качестве контактора Уай	80 мм 2		X	Клеммные колодки,  100-DTB ...	100-D420-VYTB
	Звезда-треугольник: Обычный мост	-		X	-	100-D420-VYU
	Мощность подключения комплекты (для контакторов с использованием 100-DL крепежные комплекты)	NEMA Размер 4 Реверсивный Двухскоростной или переключение Wye-Delta/Star-Delta				100-DPW180  100-D180-VL  100-DPY180
		NEMA Размер 5 Реверсивный Двухскоростной или переключение Wye-Delta/Star-Delta				100-DPW420  100-D420-VL  100-DPY420

	Описание	Для использования с NEMA Размеры		Кат. Нет.
	Наконечники Комплект из двух Класс защиты IP2X согласно МЭК 60529 и DIN 40 050	4, 193-EC_F, 193-EE_F		100-DTB180
		5, 193-EC_G, 193-EF2C, 193-EE_G		100-DTB420
	Наконечники (UL / CSA), медь кадров Набор из трех	4, 193-EC_F, 193-EE_F		100-DL180
		5, 193-EC_G, 193-EE_G		100-DL420
	Цепь управления Терминал 2 х 2,5 мм 2	4		100-DAT1
		5		100-DAT2
	Клеммные заглушки Комплект из двух Класс защиты IP10 согласно МЭК 60529 и DIN 40 050 Для прямых-он-лайн, изменив, двухскоростной, и wye-delta/star-delta сборок	4		100-DTS180
		5		100-DTS420
	Клеммные крышки Класс защиты IP20 согласно МЭК 60529 и DIN 40 050 Для прямых-он-лайн, изменив, двухскоростной, и wye-delta/star-delta сборок	4, 193-EC_F, 193-EE_F		100-DTC180
		5, 193-EC_G, 193-EE_G		100-DTC420
	Монтажная пластина Оцинкованный стальной лист для пусковых комбинаций Для прямого он-лайн, задним ходом, двухскоростной, звезда-треугольник / звезда-треугольник, и Даландера сборки	4	Прямая он-лайн	100-DMS180
			Реверсивный, двухскоростной или переключение	100-DMU180
			Y- D или Даландера	100-DMY180
		5	Прямая он-лайн	100-DMS420
			Реверсивный, двухскоростной или переключение	100-DMU420
			Y- D или Даландера	100-DMY420

Блокировка

	Описание	Схема	Для использования с NEMA Размеры	Кат.Нет.

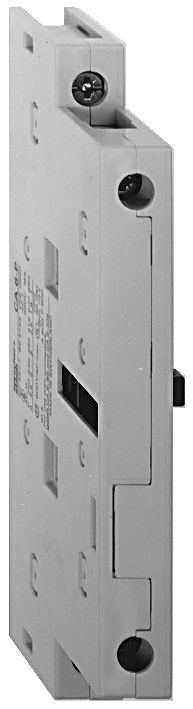

	Блокировка - Механический только Никаких дополнительных пространство, необходимое для		4 ... 5	100-DMA00

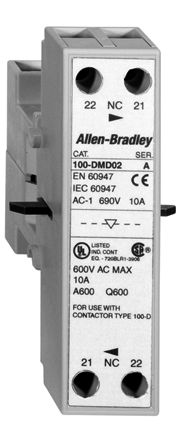

	Блокировка - Двойной электрический / механический Никаких дополнительных пространство, необходимое для Два НЗ контакты		4 ... 5	100-DMD02

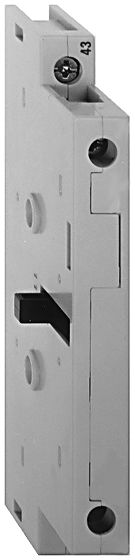

	Блокировка - Механический только Никаких дополнительных пространство, необходимое для		4 ... 5	100-DMD00
	Блокировка - Механическая Только Обеспечивает блокировки между размером 3 и размером 4 контакторов.		3 ... 4	100-DMC00
	Блокировка - Двойной электрический / механический Обеспечивает блокировки между размером 3 и размера 4 контакторы.  Две Н.З. вспомогательных контакта		3 ... 4	100-DMC02

Катушка Терминал Статус

Все контакторы поставляются с выводами катушки, расположенные на боковой линии.

Кат. № 300-АО Ä 930 Линия Сторона

Доска 193-EE - трехфазный Устройства

• Выбор класса поездка (10, 15, 20, 30)
• Выбор ручной / автоматический-ручной сброс
• Управления Винтовые клеммы

E3 реле перегрузки

• 0,4 ... 5000 Диапазон тока
• Класс Регулируемая поездка 5 ... 30
• Встроенные входы / выходы

E3 и E3 Плюс Твердотельные реле перегрузки

Панельные приборы для использования с внешними трансформаторами тока  §
