| Кат. Номер 700-HF ... | ||||
| Электрические параметры | 700-HF 2 полюс | 700-HF 4 полюс | ||
| Связи | Индуктивный В AC | 230В AC | AC 15 @ 700 ВА | |
| AC-1 @ 3000 ВА | ||||
| 1 Hp @ 240 В переменного тока | ||||
| 120В | 1/2 л.с. @ 120В | |||
| В постоянного тока | DC-1 | 12 @ 30 В постоянного тока | ||
| 0.5 @ 110В DC | ||||
| 0.25 @ 220В DC | ||||
| Резистивный | Переменный ток | 12 @ 250 В переменного тока (на полюс) | ||
| Постоянный ток | 12 @ 30 В постоянного тока (на полюс) | |||
| Рабочий диапазон | Переменный ток | 80 ... 110% Номинальное напряжение | ||
| Постоянный ток | 80 ... 110% Номинальное напряжение | 85 ... 110% Номинальное напряжение | ||
| Номинальная мощность | AC (50 Гц) | 1,5 ВА | 2 ВА | |
| Постоянный ток | 1 Вт | 1,3 Вт | ||
| Холдинг Напряжение | Переменный ток | 80% Номинальное напряжение | ||
| Постоянный ток | 60% Номинальное напряжение | |||
| Должен Drop Out Напряжение | Переменный ток | 20% Номинальное напряжение | ||
| Постоянный ток | 10% Номинальное напряжение | |||
| Напряжение изоляции | 250 В переменного тока | |||
| Дизайн Спецификация / Тестовые требования | ||||
| Диэлектрические выдерживать напряжение |
Полюса к полюсу | 2500 В переменного тока | ||
| Связаться с полюса | 2500 В переменного тока | |||
| Механический | ||||
| Степень защиты | Открытого типа (разъемы) | |||
| Механический ресурс Операции | 20 х 10 6 | |||
| Переключений Частота | 3600/hr | |||
| Напряжения катушки | Смотреть выбора продукта | |||
| Время работы при номинальном напряжении при 20 ° С |
Пикап | 8 мс | 10 мс | |
| Отключения | 3 мс | 4 мс | ||
| Максимальная частота | 4 Ops / сек | |||
| Вибрация | 15 G | |||
| Шок | 15 G | |||
| Окружающей среды | ||||
| Температура | Рабочий | -40 ... +70 ° C (-40 ... +268 ° F) |
||
| Хранение | -50 ... +80 ° C (-89 ... +176 ° F) |
|||
| Высота над уровнем моря | 2000 м (6560 футов) | |||
| Строительство | ||||
| Изоляционные материалы | Литой высокого диэлектрического материала | |||
| Ограждение | Прозрачный колпак | |||
| Материал контактов | Серебро Cad. Оксид | |||
| Терминальные Маркировка на Розетка | В соответствии с EN 50 0005 | |||
| Розетки | 8-Blade гнездо (DPDT) Кат. Номер 700-HN116 и 700-HN262 14-Blade гнездо (4PDT) Кат. Номер 700-HN139 и 700-HN264 |
|||
| Сертификаты | Сертифицированный CSA (дело № 229473), UL, одобренный (дело № E3125, Руководство NLDX2/NLDX8), с маркировкой CE, UL, зарегистрировано при использовании разъемов, показанных выше, (дело № E3125, Руководство NLDX / NLDX 7), LR сертифицированный , RINA Сертифицированный, IMQ Сертифицированный |
|||
| Стандарты | UL 508, CSA 22.2 № 14, EN-61810-1, EN 60998-1, EN 60998-2-1 | |||
| Описание | Количество | Кат.Нет. | |
 |
Заранее отпечатанных идентификационных бирок - содержит 10 листов предварительно печатных и пустых тегов. Каждый лист содержит 13 комплектов маркировки CR ... 9CR, TR ... 9TR, М ... 9M, Р, 1S и 117 пустые теги. Метки являются отрывной клейкой подложкой для удобного размещения на реле. | 10 | 700-N40 |
| Пустые Идентификационные Теги - содержит 10 листов пустых тегов идентификации для клиентов специализированной печати. Каждый лист содержит 546 пустых меток. Метки являются отрывной клейкой подложкой для удобного размещения на реле. | 10 | 700-N41 | |
| ‡ Для предварительного печатных маркерных карт, обратиться к следующим 1492 разделах этой публикации: 1492-MS5X12_, 1492-MS6X9_, 1492-MS8X9_, 1492-MS8X12_, 1492-MP_. |
|||
| Описание | Кол-во. | Кат.Нет. | ||
 |
Винтовые клеммы Разъем - Панель или Монтаж на DIN рейку 8 лезвием миниатюрный разъем для использования с DPDT ВЧ реле. | 10 | 700-HN116 | |
| Кат. Нет 700-HN116 | ||||
 |
Винтовые клеммы Разъем - Панель или Монтаж на DIN рейку, охраняемая Терминал Строительство 8-лопастной разъем для использования с DPDT Bulletin 700-ВЧ реле. Гнездо имеет возможность использовать дополнительные подключаемые модули (Кат. № 700-A_ _ Аксессуары, LED, защита от перенапряжения, ремень модули). |
10 | 700-HN262 | |
| Кат. Номер 700-HN262 | ||||
 |
Винтовые клеммы Разъем - Панель или Монтаж на DIN рейку, охраняемая Терминал Строительство 14-лезвие разъем для использования с 4PDT Bulletin 700-ВЧ реле. |
10 | 700-HN139 | |
| Кат. Номер 700-HN139 | ||||
 |
Винтовые клеммы Разъем - Панель или Монтаж на DIN рейку, охраняемая Терминал Строительство 14-лезвие разъем для использования с 4PDT Bulletin 700-ВЧ реле. Гнездо имеет катушку и разделение контактов и возможность использовать дополнительные подключаемые модули (Кат. № 700-A_ _ аксессуары, LED, подавление выбросов напряжения, ремень модули). |
10 | 700-HN264 | |

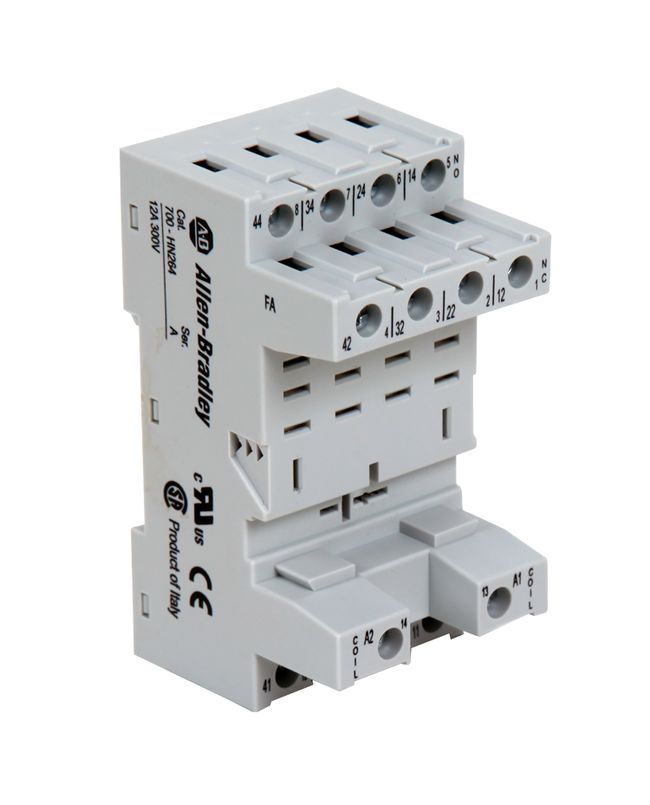

| Кат. Номер 700-HN264 | ||||
 |
DIN (# 3) симметрично рейку 35 х 7,5 х 1 м |
10 | 199-DR1 | |
| Кат. Нет 199-DR1 | ||||
 |
Фиксатор Зажим для Кат. Пп 700-HN103,-HN104 и-HN128 Розетки с 700-HC Реле и Кат. Пп 700-HN116, 700-HN262 Розетки с Bulletin 700-HF DPDT реле § обеспечивает реле в розетку. Заказ должен быть на 10 клипов или упаковке 10. |
10 | 700-HN114 | |
| Фиксатор Зажим для Кат. Пп 700-HN139 и-HN264 Розетки с Bulletin 700-HF 4PDT реле § обеспечивает реле в розетку. Заказ должен быть на 10 клипов или упаковке 10. |
10 | 700-HN266 | ||
| Образец фиксаторы | ||||
 |
Диод со светодиодной Грозоразрядник Диапазон напряжения: 6 ... 24 В постоянного тока используется с сокетами, которые принимают плагин аксессуаров модулей. |
10 | 700-ADL1 | |
| Диод со светодиодной Грозоразрядник Диапазон напряжения: 28 ... 60В DC используется с сокетами, которые принимают плагин аксессуаров модулей. |
10 | 700-ADL2 | ||
| Диод с LED Грозоразрядник Диапазон напряжения: 110 ... 220 В DC используется с сокетами, которые принимают плагин аксессуаров модулей. |
10 | 700-ADL3 | ||
| Варистор со светодиодной Грозоразрядник Диапазон напряжения: 6 ... 24 В переменного тока используется с сокетами, которые принимают плагин аксессуаров модулей. |
10 | 700-AV1R | ||
| Варистор со светодиодной Грозоразрядник Диапазон напряжения: 110 ... 240 В переменного тока используется с сокетами, которые принимают плагин аксессуаров модулей. |
10 | 700-AV3R | ||
| RC Грозоразрядник Диапазон напряжения: 6 ... 24В AC / DC используется с сокетами, которые принимают плагин аксессуаров модулей. |
10 | 700-АR1 | ||
| RC Грозоразрядник Диапазон напряжения: 110 ... 240 В AC / DC используется с сокетами, которые принимают плагин аксессуаров модулей. |
10 | 700-AR2 | ||
 |
Ремень Модуль задержки включения или One-Shot диапазона выбирается напряжение: 12 ... 24В AC / DC, используемого с сокетами, которые принимают плагин аксессуаров модулей. |
1 | 700-AT3 | |
|
Ремень Модуль
задержки включения или One-Shot диапазона выбирается напряжение: 110 ... 125V AC |
700-AT3A1 | |||
| Ремень Модуль задержки включения или One-Shot диапазона выбирается напряжение: 230 ... 240 V AC, используемого с сокетами, которые принимают плагин аксессуаров модулей. |
700-AT3A2 | |||
| § бюллетень 700-HF квадратным основанием реле, розетки, и фиксирующего зажима | ||||
| Тип реле | Кат. Кол-гнездо | Кат. Количество фиксирующего зажима |
| 700-HF32 | 700-HN116 700-HN262 |
700-HN114 |
| 700-HF34 | 700-HN139 700-HN264 |
700-HN266 |
| Код | Артикул | Наименование | Напряжение катушки | Заказать |
|---|---|---|---|---|
| 197147 | 700-HF32A06 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 6V AC | Заказать |
| 197150 | 700-HF32A1 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 120V AC | Заказать |
| 197148 | 700-HF32A12 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 12V AC | Заказать |
| 197151 | 700-HF32A2 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 240V AC | Заказать |
| 197149 | 700-HF32A24 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 24V AC | Заказать |
| 197152 | 700-HF32Z06 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 6V DC | Заказать |
| 197156 | 700-HF32Z1 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 110V DC | Заказать |
| 197153 | 700-HF32Z12 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 12V DC | Заказать |
| 197154 | 700-HF32Z24 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 24V DC | Заказать |
| 197155 | 700-HF32Z48 | DPDT 2-полюсный 2 Form с AgCdO Контакты | 48V DC | Заказать |
| 197157 | 700-HF34A06 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 6V AC | Заказать |
| 197160 | 700-HF34A1 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 120V AC | Заказать |
| 197158 | 700-HF34A12 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 12V AC | Заказать |
| 197161 | 700-HF34A2 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 240V AC | Заказать |
| 197159 | 700-HF34A24 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 24V AC | Заказать |
| 197162 | 700-HF34Z06 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 6V DC | Заказать |
| 197166 | 700-HF34Z1 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 110V DC | Заказать |
| 197163 | 700-HF34Z12 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 12V DC | Заказать |
| 197164 | 700-HF34Z24 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 24V DC | Заказать |
| 197165 | 700-HF34Z48 | 4PDT 4-полюсный 4 Форма с AgCdO Контакты | 48V DC | Заказать |
