Основания терминалов и аксессуары 1794 FLEX I / O производства Allen-Bradley

1794 FLEX I-O
  • 1794 FLEX I-O
  • распределительные щиты
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.

Терминальные базы и аксессуары


Конформным покрытием версии стандартных модулей иметь букву К в последней позиции номера по каталогу, перед обозначением серии.

Клеммные базы

  • Каждый FLEX I / O модуль требует блок контактной базы, что снимки на монтажную рейку справа от адаптер ввода / вывода.Клеммные базы формируют точки подключения терминала для ввода / вывода проводов и вилки вместе, чтобы сформировать плате. Они доступны с винтовыми или пружинными окончаний.

D-оболочки клеммные базы

Платы 1794 FLEX Распределение

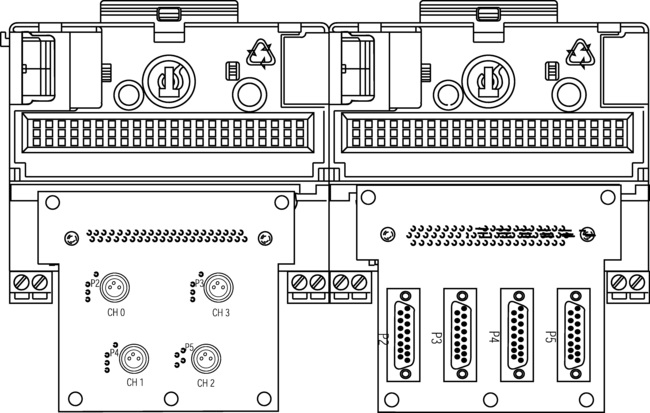

  • Распределительные щиты устанавливаются на контактную базу и обеспечивают несколько портов ввода / вывода. При использовании распределительных щитов, можно использовать отдельные провода для каждого из каналов.


1794 Flex кабели Extender

  • Используйте дополнительно 1794-CE1 (0,3 м, 1 фут) или 1794-CE3 (0,9 м, 3 фута) удлинитель кабеля для организации вашей системы в два ряда или разделить системы в горизонтальной и вертикальной ориентации. Кабель может быть использован между любыми модуля или адаптера.



Аксессуары

  • Панель FLEX I / O Монтажный комплект
  • FLEX I / O Этикетка Комплект
  • ДИН-рейку замки
  • FLEX Манекен Наполнитель Модуль - Заглушка слота
  • Холодного спая Комплект Компенсация (2 шт)
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.

Кат. Кол-♠  Тип выводов Связи Используется в приложениях
1794-ТВ2 Кейдж-зажим 16 I / O; 18 общим; 2 + V До 132V AC/156V DC
1794-ТВ3 1794-TB3K Кейдж-зажим 16 I / O; 18 общим; 18 + V До 132V AC/156V DC
1794-TB3S Весна-зажим
1794-TB3SK
1794-TB32 Кейдж-зажим 32 I / O; 8 распространенным; 8 + V До 31.2 DC
1794-TB32S Весна-зажим
1794-TB3G
1794-TB3TK		 Кейдж-зажим 36 I / O, 2 общие; 2 + V; 10 заземления шасси До 31.2 DC
1794-TB3GS Весна-зажим
1794-TB3GSK
1794-TB3T
1794-TB3TK		 Кейдж-зажим 16 I / O; 10 общим, 4 + V, 8 Масса кузова; 2 комплекта CJC, которые будут использоваться с температуры модулей До 132V AC/156V DC
1794-TB3TS Весна-зажим
1794-TB3TSK
1794-ТБН Винтовая клемма 16 I / O, 2 общие; 2 + V 264V AC / DC
1794-TBNK
1794-TBNF
1794-TBKD Кейдж-зажим с 16 ножевыми отключается 16 I / O; 18 общим; 2 + V До 132V AC/156V DC
♠ Каталог числа, оканчивающиеся (K) = конформным покрытием.

Основы D-оболочки терминалов
Кат. Нет. Тип выводов Описание Допустимая нагрузка по току, Макс.
1794-TB37DS D-оболочки 37 Pin D-Shell Прекращение (цифровые и аналоговые модули) 5 на контакт
10 на модуль
1794-TB62DS D-оболочки 62-контактный D-Shell Прекращение (модули 32 точек ввода / вывода) V2 - 8
V1 - 8
5 за контактный
10 на модуль

1794 FLEX Распределительные щиты
Распределительные щиты устанавливаются на контактной базе и обеспечивают несколько портов ввода / вывода.С помощью распределительных щитов, можно использовать отдельную проводку для каждого из каналов.

Кат. Нет. Описание Разъемы
1794-TB37EXD4VM8 37-контактный Распределение FLEX I / O совет по аналоговых модулей напряжения 4 M8
1794-TB37EXD4CM8 37-контактный Распределение FLEX I / O совет по аналоговый токовый модулей 4 M8
1794-TB62EXD4X15 62-контактный Распределение FLEX I / O Board для 32-битных модулей 4 D-15


1794 FLEX Extender Кабели

Используйте дополнительный 1794-CE1 (0,3 м, 1 фут) или 1794-CE3 (0,9 м, 3 фута) удлинитель кабеля для организации системы в два ряда или разделить систему в горизонтальной и вертикальной ориентации. Кабель может использоваться между любым модулем или адаптера.

Кат. Нет. Описание
1794-CE1 FLEX I / O 1 фут Удлинительный кабель (0,3 м)
1794-CE3 FLEX I / O 3 фута Удлинительный кабель (0,9 м)

 Аксессуары Продукты

Кат.Нет. Описание
1794-NM1 Панель FLEX I / O Монтажный комплект Используйте этот комплект для установки системы FLEX I / O на панели без рейку.
1794-LBL FLEX I / O Этикетка Комплект Используйте этот набор адаптировать этикетку на вас контактную базу FLEX I / O модуль.Комплект включает в себя Diecut рисования и полоски для маркировки с пятью этикеток.
1492-EA5 ДИН-рейку замки Используйте для DIN-рейки замки для модулей FLEX I / O в установке высокого вибрации, особенно при монтаже модулей по вертикали.
1794-N2 FLEX Манекен Наполнитель Модуль - Заглушка слота Используйте этот модуль для заполнения свободный разъем, если это необходимо.
1794-CJC2 Холодного спая Комплект Компенсация (2 шт) Используйте их в качестве замены для КПН, поставляемых с 1794-IT8 и 1794-IRT8.

Код Артикул Описание Заказать
166196 1492-EA5 Аксессуары: DIN - рейку, замки Заказать
166192 1794-CE1 Удлинительный кабель: FLEX I/O 1 ft  (0.3 m) Заказать
166193 1794-CE3 Удлинительный кабель: FLEX I/O 3 ft  (0.9 m) Заказать
166198 1794-CJC2 Аксессуары: Холодного спая Комплект Компенсация (2 шт) Заказать
166195 1794-LBL Аксессуары: FLEX I/O  этикетка, комплект Заказать
166197 1794-N2 Аксессуары: FLEX наполнитель модуль, заглушка слота  Заказать
166194 1794-NM1 Аксессуары: FLEX I/O  панель, монтажный комплект Заказать
166169 1794-TB2 Терминальные Основы; Тип выводов: Cage-clamp. Связи: 16 I/O; 18 общим; 2 +V Заказать
166170 1794-TB3 Терминальные Основы; Тип выводов: Cage-clamp. Связи: 16 I/O; 18 общим; 18 +V Заказать
166174 1794-TB32 Терминальные Основы; Тип выводов: Cage-clamp. Связи: 32 I/O; 8 распростаненным; 8 +V Заказать
166175 1794-TB32S Терминальные Основы; Тип выводов: Spring-clamp. Связи: 32 I/O; 8 распростаненным; 8 +V Заказать
166187 1794-TB37DS Основы D-оболочки терминалов; Тип выводов: D-shell. Описание: 37 Pin D-Shell Прекращение (цифровые и аналоговые модули) Заказать
166190 1794-TB37EXD4CM8 FLEX I/O : 37-контактный Распределение  по аналоговый токовый модулей. Разъемы: 4 M8 Заказать
166189 1794-TB37EXD4VM8 FLEX I/O : 37-контактный Распределение  по аналоговых модулей напряжения. Разъемы: 4 M8 Заказать
166176 1794-TB3G Терминальные Основы; Тип выводов: Cage-clamp. Связи: 36 I/O; 2 общие; 2 +V; 10 заземления шасси Заказать
166178 1794-TB3GS Терминальные Основы; Тип выводов: Spring-clamp. Связи: 36 I/O; 2 общие; 2 +V; 10 заземления шасси Заказать
166179 1794-TB3GSK Терминальные Основы; Тип выводов: Spring-clamp. Связи: 36 I/O; 2 общие; 2 +V; 10 заземления шасси Заказать
166171 1794-TB3K Терминальные Основы; Тип выводов: Cage-clamp. Связи: 16 I/O; 18 общим; 18 +V Заказать
166172 1794-TB3S Терминальные Основы; Тип выводов: Spring-clamp. Связи: 16 I/O; 18 общим; 18 +V Заказать
166173 1794-TB3SK Терминальные Основы; Тип выводов: Spring-clamp. Связи: 16 I/O; 18 общим; 18 +V Заказать
166180 1794-TB3T Терминальные Основы; Тип выводов: Cage-clamp. Связи: 16 I/O; 10 общим; 4 +V; 8 масса  кузова; 2 комплекса  of CJC которые будут испольоваться с температуры модулей Заказать
166177 1794-TB3TK Терминальные Основы; Тип выводов: Cage-clamp. Связи: 36 I/O; 2 общие; 2 +V; 10 заземления шасси Заказать
166181 1794-TB3TS Терминальные Основы; Тип выводов: Spring-clamp. Связи: 16 I/O; 10 общим; 4 +V; 8 масса  кузова; 2 комплекса  of CJC которые будут испольоваться с температуры модулей Заказать
166182 1794-TB3TSK Терминальные Основы; Тип выводов: Spring-clamp. Связи: 16 I/O; 10 общим; 4 +V; 8 масса  кузова; 2 комплекса  of CJC которые будут испольоваться с температуры модулей Заказать
166188 1794-TB62DS Основы D-оболочки терминалов; Тип выводов: D-shell. Описание: 62-контактный D-Shell Прекращение (модули 32 точек ввода / вывода) Заказать
166191 1794-TB62EXD4X15 FLEX I/O : 62-контактный Распределение для 32-битных модулей. Разъемы: 4 D-15 Заказать
166186 1794-TBKD Терминальные Основы; Тип выводов: Кейдж-зажим с 16 ножевыми отключается. Связи: 16 I/O; 18 общим; 2 +V Заказать
166183 1794-TBN Терминальные Основы; Тип выводов: Screw-clamp. Связи: 16 I/O; 2 общие; 2 +V Заказать
166185 1794-TBNF Терминальные Основы; Тип выводов: Screw-clamp. Связи: 16 I/O; 2 общие; 2 +V Заказать
