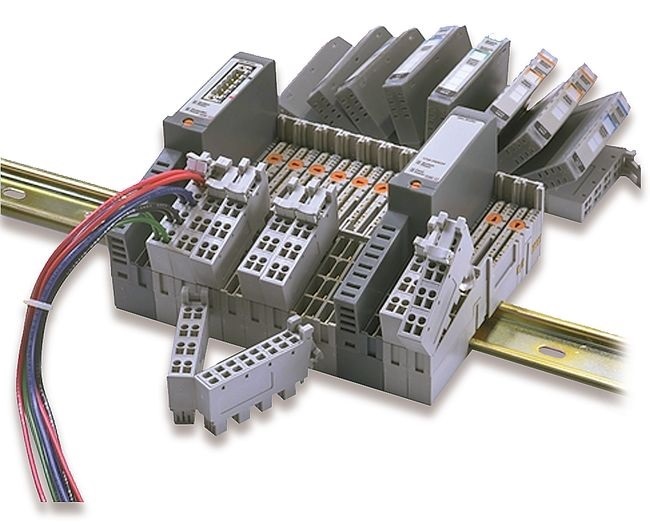

POINT I / O имеет два класса интерфейсов связи.
Модуль адаптера ввода / вывода обеспечивает изолированный DC / DC преобразователь между входящими 24V DC и 5V на плате. Вы можете подключить до 13 модулей ввода / вывода и адаптер ввода / вывода с максимум 10 field power. Дополнительные модули входа / вывода требуют использования одного или нескольких POINT I / O 24V DC модулей расширения. Адаптер ввода / вывода поддерживает до максимум 63 модулей ввода / вывода. Модули адаптера I/O доступны для ControlNet, DeviceNet (с и без подключения подсети), Ethernet / IP или сети PROFIBUS DP. DeviceNet Модуль интерфейсаинтерфейсов модулей ввода / вывода по ссылке DeviceNet и преобразует поля 24 В постоянного тока для 5V DC питании задней шины. Платы питания, полученных из сети DeviceNet и не изолирован. Схем ввода / вывода требуют питания, указанное для модуля ввода / вывода подключен к правому модуля интерфейса связи. Вы можете подключить до 13 модулей ввода / вывода к интерфейсу модуля связи DeviceNet, с максимум 10 полей власти.
| Кат. №. | Диапазон входного напряжения | Поле Требования со стороны сети | Пусковой ток | Потребляемая мощность (Вт) при 24 | Максимальная рассеиваемая мощность. | PointBus ток (мА) |
| 1734 PDN | 11 ... 25 В DC DeviceNet спецификации | 400 мА при 24 В постоянного тока (+4% = 25В DC) | 6 в течение 5 мс | 8,0 W | 1,2 Вт при 25 В | 1300 ⋆ |
| 1734-ADNX | 10 ... 28,8 В постоянного тока | 400 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока) | 6 А в течение 10 мс | 8,0 W | 2,8 Вт при 28,8 В | 1000 ‡ |
| 1734-ACNR | 425 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока) | 8,0 W | 2,8 Вт при 28,8 В | 1000 ‡ | ||
| 1734-AENT | 400 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока) | 4,5 Вт | 2,8 Вт при 28,8 В | 700 § | ||
| 1734-AENTR | 24 В постоянного тока при 400 мА ном 12 В постоянного тока 800 мА ном 10 ... 28,8 В постоянного тока, 1000 мА макс |
10,4 W | 6,3 Вт при 28,8 В | 800 | ||
| 1734-APB | 400 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока) | 8,0 W | 2,8 Вт при 28,8 В | 1000 ‡ | ||
| ⋆ 1300 мА при 5 В постоянного тока ± 5% (4,75 ... 5,25). ‡ 1000 мА при 5 В постоянного тока ± 5% (4,75 ... 5,25). § 700 мА при входном напряжении <17V DC. |
||||||
Адаптер ввода / вывода и коммуникационных интерфейсных модулей Выбор продукта
| Кат. №. | Описание | Совместимость с разыгрывающим I / O | Поддерживает Принадлежности разложения в степенной | Количество точек ввода / вывода, Макс. ⋆ |
| DeviceNet | ||||
| 1734 PDN | DeviceNet Интерфейс связи • Каждый POINT I / O модуль считается узел в главной сети DeviceNet. • Общий ток задней панели ввода / вывода не может превышать 1,3 А. |
Да | Нет | 136 |
| 1734-ADN | DeviceNet I / O Adapter • В общей сложности 63 POINT I / O модули могут быть собраны на одном узле DeviceNet. |
Нет | Да | 504 |
| 1734-ADNX | DeviceNet I / O Adapter с Порт расширения • В общей сложности 63 POINT I / O модули могут быть собраны на одном узле DeviceNet. • Расширение сетевого порта позволяет подсети DeviceNet. • Увеличивает в недоступном для DeviceNet от 500 до 1500 метров. • Увеличивает узлов на сканер DeviceNet от 63 до более 126 (в зависимости от мощности сканера DeviceNet). |
Нет | Да | 504 |
| ControlNet | ||||
| 1734-ACNR | ControlNet адаптер ввода / вывода • В общей сложности 63 POINT I / O модули могут быть собраны на одном узле ControlNet. • До 25 прямых соединений и соединений 5 стойке допускается. |
Нет | Да | 504 |
| Ethernet / IP | ||||
| 1734-AENT | EtherNet / IP Витая пара Медиа адаптер ввода / вывода • В общей сложности 63 POINT I / O модули могут быть собраны на одном Ethernet / IP узла. • Обратитесь к руководству пользователя для определения оценки для прямого и стойки разрешенных соединений. |
Да | Да | 504 |
| 1734-AENTR | 2-портовый Ethernet / IP адаптер ввода / вывода модуля включает все • 2 Ethernet / IP портов, настроены как встроенным коммутатором. • Поддержка звезда, дерево, линейная и кольцевых топологий. • До 20 прямых соединений и 5 оптимизированный рэк соединений (цифровые входы / O только) не допускаются. • Всего ток задней панели ввода / вывода не может превышать 0,8 А. |
Да | Да | 504 |
| PROFIBUS DP | ||||
| 1734-APB | PROFIBUS DP адаптер ввода / вывода • В общей сложности 63 POINT I / O модули могут быть собраны на одной PROFIBUS DP узла. |
Нет | Да | 504 |
| ⋆ Использование восьми пунктов цифровых модулей ввода / вывода. | ||||
Технические условия
| Кат. №. | Диапазон входного напряжения | Поле Требования со стороны сети | Пусковой ток | Потребляемая мощность (Вт) при 24 | Максимальная рассеиваемая мощность. | PointBus ток (мА) |
| 1734 PDN | 11 ... 25 В DC DeviceNet спецификации | 400 мА при 24 В постоянного тока (+4% = 25В DC) | 6 в течение 5 мс | 8,0 W | 1,2 Вт при 25 В | 1300 ⋆ |
| 1734-ADNX | 10 ... 28,8 В постоянного тока | 400 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока) | 6 А в течение 10 мс | 8,0 W | 2,8 Вт при 28,8 В | 1000 ‡ |
| 1734-ACNR | 425 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока) | 8,0 W | 2,8 Вт при 28,8 В | 1000 ‡ | ||
| 1734-AENT | 400 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока) | 4,5 Вт | 2,8 Вт при 28,8 В | 700 § | ||
| 1734-AENTR | 24 В постоянного тока при 400 мА ном 12 В постоянного тока 800 мА ном 10 ... 28,8 В постоянного тока, 1000 мА макс |
10,4 W | 6,3 Вт при 28,8 В | 800 | ||
| 1734-APB | 400 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока) | 8,0 W | 2,8 Вт при 28,8 В | 1000 ‡ | ||
| ⋆ 1300 мА при 5 В постоянного тока ± 5% (4,75 ... 5,25). ‡ 1000 мА при 5 В постоянного тока ± 5% (4,75 ... 5,25). § 700 мА при входном напряжении <17V DC. |
||||||
| Код | Артикул | Описание | Заказать |
|---|---|---|---|
| 176433 | 1734-ACNR | Адаптер ввода / вывода; Диапазон входного напряж.: 10 ... 28,8 V DC . Требования к питанию: 425 мА при 24 V DC (+20% = 28.8 DC). Потребляемая мощность (Вт) при 24: 8,0 Вт. Макс. мощность.: 2.8 Вт при 28,8 В | Заказать |
| 176432 | 1734-ADNX | Адаптер ввода / вывода; Диапазон входного напряж.: 10 ... 28,8 V DC . Требования к питанию: 400 мА при 24 V DC (+20% = 28.8 DC). Потребляемая мощность (Вт) при 24: 8,0 Вт. Макс. мощность.: 2.8 Вт при 28,8 В | Заказать |
| 176434 | 1734-AENT | Адаптер ввода / вывода; Диапазон входного напряж.: 10 ... 28,8 V DC . Требования к питанию: 400 мА при 24 V DC (+20% = 28.8 DC). Потребляемая мощность (Вт) при 24: 4,5 Вт. Макс. мощность.: 2.8 Вт при 28,8 В | Заказать |
| 176435 | 1734-AENTR | Адаптер ввода / вывода; Диапазон входного напряж.: 10 ... 28,8 V DC . Требования к питанию: 24 V DC 400 мА ном 12V DC при 800 мА ном 10 ... 28,8 V DC , 1000 мА макс. Потребляемая мощность (Вт) при 24: 10.4 Вт. Макс. мощность.: 6.3 Вт при 28,8 В | Заказать |
| 176436 | 1734-APB | Адаптер ввода / вывода; Диапазон входного напряж.: 10 ... 28,8 V DC . Требования к питанию: 400 мА при 24 V DC (+20% = 28.8 DC). Потребляемая мощность (Вт) при 24: 8,0 Вт. Макс. мощность.: 2.8 Вт при 28,8 В | Заказать |
| 176431 | 1734-PDN | Адаптер ввода / вывода; Диапазон входного напряж.: 11 ... 25В DC спецификация DeviceNet. Требования к питанию: 400 мА при 24 V DC (+4% = 25В DC). Потребляемая мощность (Вт) при 24: 8,0 Вт. Макс. мощность.: 1.2 Вт при 25 В | Заказать |
