Серия предлагает решения для широкого спектра аналоговых сигналов. Имеются различные типоразмеры от 12,5 до 22,5 мм в ширину.
Особенности
- Обеспечивает 2 - или 3-ходовой электрическую изоляцию
- Легко программируется с помощью DIP-переключателей, расположенных на съемной печатной плате
- Съемные клеммные блоки позволяют изменять функциональность путем повторного программирования или легкой замены установленного устройства
- Использует 1492 перемычки легко обеспечить питание для серии сигнальных кондиционеров монтируются вместе на DIN рейку
Продукты
Ток / напряжение сигнала Кондиционеры
- 931S-A1A1N-DC - Активный изолятор, 3-полосная
- 931S-A1A1N-IP1 - Пассивный изолятор, 1-канальный
- 931S-A1A1N-IP2 - Пассивный изолятор, 2-канальный
- 931S-A2A2N-DC - Активный изолятор
- 931S-A2A5N-ФП - Пассивный изолятор, сплиттер
- 931S-C1A2D-ФП - Пассивный конвертер
- 931S-C3C3J-DC - Активный конвертер, 3-полосная
- 931S-C4C5D-BC - Активный конвертер, 3-полосная
RTD сигнал Кондиционеры
- 931S-P1C2D-DC - Активный конвертер, 3-полосная, RTD
Мостовой выпрямитель (тензодатчик, датчик нагрузки) Формирователь сигналов
- 931S-B1C6D-DC - Мостовой преобразователь, 3-полосная
Кондиционер Частота сигнала
- 931S-F1C2D-DC - преобразователь частоты, 3-полосная
Линия-Мониторинг сигнала Кондиционеры
- 931S-A3A2D-ФП - Пассивный конвертер, Мониторинг - с питанием от контура
- 931S-A3C2D-DC - Активный конвертер, мониторинг
- 931S-A4C2D-DCHALL - Активный изолятор - на эффекте Холла Мониторинг
- 931S-C2R1D-DC2R - Активный изолятор, 3-полосная, предельное значение Мониторинг
- 931S-V1R1D-MC1R - изолятор, 3-полосная, Мониторинг
Сертификаты
Пассивные Изоляторы
- Надежная гальваническая развязка
- Очень низкое энергопотребление
|
931S-A1A1N-IP1 |
931S-A1A1N-IP2 |
Технические условия |
Пассивный изолятор, 1-канальный |
Пассивный изолятор, 2-канальный |
Монтажная схема |

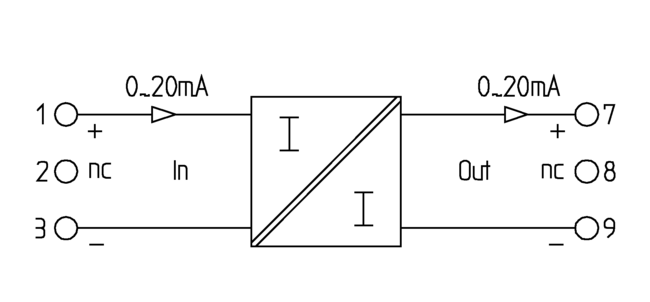

![Увеличить - 931S-A1A1N-IP2](/addcontent/img/ForPages/15801.gif) |

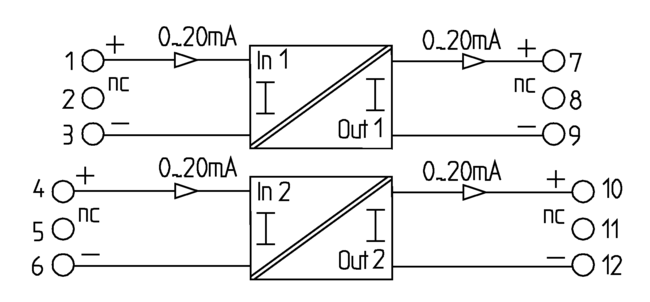

![Увеличить - 931S - № 1](/addcontent/img/ForPages/15802.gif) |
Соответствие стандартам |
EN 61000-6-1:2007, EN61000-6-2: 2005, EN61000-6-3: 2007, UL 508, CSA C22.2 № 142-M198, CSA C22.2 № 142-213-М1 |
EN 61000-6-1:2007, EN61000-6-2: 2005, EN61000-6-3: 2007, UL 508, CSA C22.2 № 142-M198, CSA C22.2 № 142-213-М1 |
Сертификаты |
CE, CULUS, IND. ДАЛЕЕ. ОБОРУДОВАНИЯ., NRAG.E10314
Также присутствует для использования ЗТВ. LOC. области
Класс 1, Раздел 2, Группы A, B, C, и D. |
CE, CULUS, IND. ДАЛЕЕ. ОБОРУДОВАНИЯ. NRAG/7.E10314
Также присутствует для использования ЗТВ. LOC. области
Класс 1, Раздел 2, Группы A, B, C, и D. |
Входные рейтинг |
Напряжение |
- |
- |
Ток |
0 (4) ... 20 мА |
0 (4) ... 20 мА |
Ток срабатывания |
<100 м |
<100 м |
Падение напряжения |
ок. 3В на R L = 0 W , ок. 13V на R L = 500 Вт ( Я В = 20 мА) |
ок. 3В на R L = 0 W , ок. 13V на R L = 500 Вт ( Я В = 20 мА) |
Максимум Напряжение |
18V |
18V |
Максимальный ток |
50 мА |
50 мА |
Номинальная выходная мощность |
Напряжение |
- |
- |
Ток |
0 (4) ... 20 мА |
0 (4) ... 20 мА |
Сопротивление нагрузки
(напряжение / ток) |
- / £ 500 Вт |
- / £ 500 Вт |
Точность |
<0,1% от конечного значения |
<0,1% от конечного значения |
Общие характеристики |
Тип питания |
Входное питание от контура |
Входное питание от контура |
Рабочая температура |
-25 ° C ... +70 ° C |
-25 ° C ... +70 ° C |
Температура хранения |
-40 ° C ... +80 ° C |
-40 ° C ... +80 ° C |
Номинальное напряжение изоляции |
300V |
300V |
Выдерживаемое импульсное напряжение |
6кВ |
6кВ |
Входное напряжение изоляции - Выход |
4кВ / 1 с |
4кВ / 1 с |
Тип соединения |
Винт |
Винт |
Д х Ш х Г (мм) |
92,4 х 17,5 х 112,4 |
92,4 х 17,5 х 112,4 |
Преобразователь сигнала |
Кат. Нет. |
Посылка Количество |
Кат. Нет. |
Посылка Количество |
931S-A1A1N-IP1 |
1 |
931S-A1A1N-IP2 |
1 |
|
Пассивный изолятор, сплиттер
- Электрическая изоляция
- Входной и выходной ток питания петли
- Очень низкое энергопотребление
- Нет калибровка необходимости
|
931S-A2A5N-ФП |
Технические условия |
Пассивный изолятор, сплиттер |
Монтажная схема |

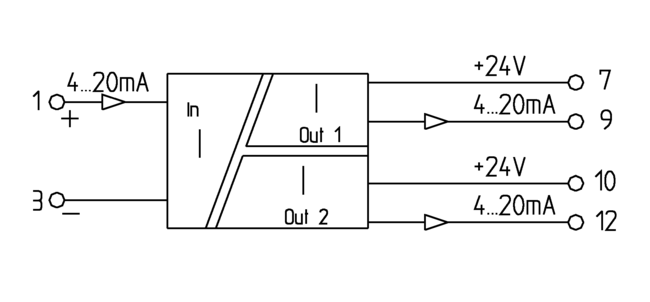

![Увеличить - 858116000091](/addcontent/img/ForPages/15803.gif) |
Соответствие стандартам |
EN 60079-0:2006, EN 60079-15: 2005, EN 61000-6-1:2007, EN 61000-6-2:2005, EN 61000-6-3:2007, EN61000-6-4: 2007, UL 508, CSA C22.2 Нет, 142-M198, CSA C22.2 № 142-213-М1 |
Сертификаты |
CULUS, IND. ДАЛЕЕ. ОБОРУДОВАНИЯ. NRAG/7.E10314, NWGD/7.E10314
Также присутствует для ЗТВ. LOC. Области Класс 1, Раздел. 2 \ Zone 2 Группы
А, В, С и D, CE ATEX, Класс 1 Зона 1 Демко 09 ATEX 0929065X |
Входные рейтинг |
|
Ток |
4 ... 20 мА |
Максимальный ток |
40 мА |
Падение напряжения |
3.8V |
Номинальная выходная мощность |
|
Ток |
2 х 4 ... 20 мА |
Выходной сигнал Ограничение |
ок. 31 мА |
Сопротивление нагрузки
(напряжение / ток) |
- / R L = (U B -12 В) / 20 мА, например, 600 Вт при 24 В |
Точность |
Типичный 0,1%, не более. 0,2% |
Общие характеристики |
|
Напряжение питания |
минимум 12 В постоянного тока, макс. 30 В постоянного тока |
Тип питания |
Вывод без питания |
Рабочая температура |
0 ° C ... +55 ° C |
Температура хранения |
-20 ° C ... +85 ° C |
Номинальное напряжение изоляции |
300V |
Выдерживаемое импульсное напряжение |
4кВ |
Входное напряжение изоляции - Выход |
4кВ эфф / 5s |
Тип соединения |
Винт |
Д х Ш х Г (мм) |
92,4 х 17,5 х 112,4 |
Преобразователь сигнала |
Кат. Нет. |
Посылка Количество |
931S-A2A5N-ФП |
1 |
|
Активность изолятор, 3-полосная
- Преобразование сигнала
- Электрическая изоляция между входом / выходного сигнала и питания
- Питание может быть кросс-подключен с помощью центра перемычки
|
931S-A1A1N-DC |
Технические условия |
Активность изолятор, 3-полосная |
Монтажная схема |

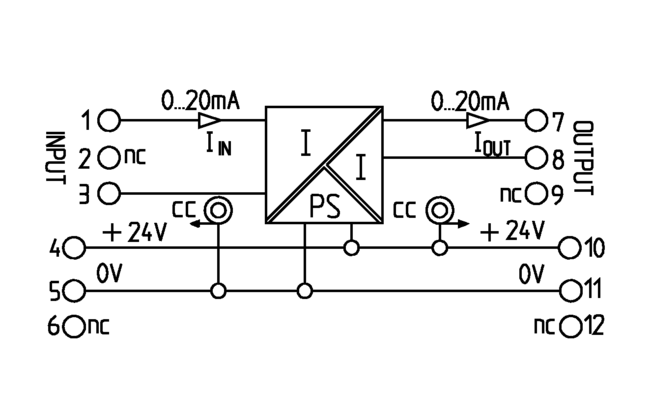

![Увеличить - 854018000091](/addcontent/img/ForPages/15804.gif) |
Соответствие стандартам |
CULUS, IND. ДАЛЕЕ. ОБОРУДОВАНИЯ, UL 508, CSA 22.2 № 142-M198, EN 61000-6-1:. 2007, EN 61000-6-2: 2005, EN61000-6-4: 2007 |
Сертификаты |
CE, CULUS NRAQ.E113724 |
Входные рейтинг |
|
Ток |
0 (4) ... 20 мА |
Максимальный ток |
25 мА |
Номинальная выходная мощность |
|
Ток |
0 (4) ... 20 мА |
Сопротивление нагрузки
(напряжение / ток) |
- / £ 600 Вт |
Точность |
0,2% |
Общие характеристик |
|
Напряжение питания |
24 В постоянного тока ± 25% |
Потребляемая мощность |
<1,5 Вт при я OUT = 20 мА |
Максимальный ток из кросс-коммутации |
£ 2А |
Рабочая температура |
0 ° C ... +55 ° C |
Температура хранения |
-20 ° C ... +85 ° C |
Номинальное напряжение изоляции |
300V |
Выдерживаемое импульсное напряжение |
4кВ |
Входное Напряжение изоляции / выход |
2 кВ эфф / 5 с |
Тип соединения |
Винт |
Д х Ш х Г (мм) |
92,4 х 17,5 х 112,4 |
Преобразователь сигнала |
Кат. Нет. |
Посылка Количество |
931S-A1A1N-DC |
1 |
|
Активность изолятор
- Преобразование сигнала
- Электрическая изоляция между входными и выходными сигналами
- Питание может быть кросс-подключен с помощью центра перемычки
|
931S-A2A2N-DC |
Технические условия |
Активность изолятор |
Монтажная схема |

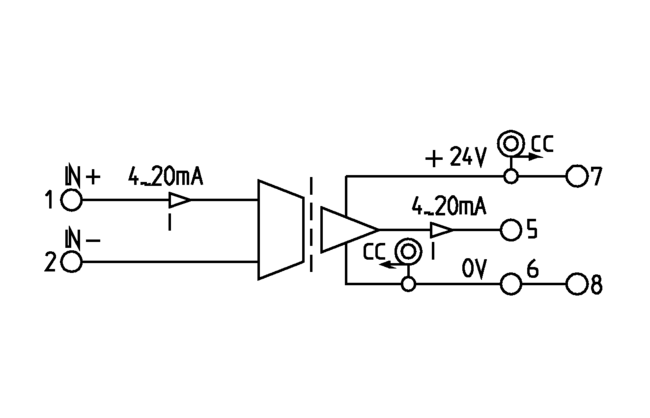

![Увеличить - 844498000091](/addcontent/img/ForPages/15805.gif) |
Соответствие стандартам |
EN 61000-6-1:2007, EN 61000-6-2:2005, EN 61000-6-3:2007, EN61000-6-4: 2007, UL 508, CSA C22.2 Нет, 142-M198, CSA C22 0,2 № 142-213-М1 |
Сертификаты |
CE, CULUS, IND. ДАЛЕЕ. ОБОРУДОВАНИЯ. NRAG/7.E10314
Также присутствует для ЗТВ. LOC. Области Класс 1, Раздел. 2, группы A, B, C и D. |
Входные рейтинг |
|
Ток |
4 ... 20 мА |
Максимальный ток |
25 мА |
Максимум Напряжение |
7В |
Номинальная выходная мощность |
|
Ток |
4 ... 20 мА |
Сопротивление нагрузки (напряжение / ток) |
- \ £ 500 Вт |
Точность |
± 0,2% от конечного значения |
Общие характеристики |
|
Напряжение питания |
24 В постоянного тока ± 20% |
Потребление тока |
<32 мА при I = 20 мА |
Допустимая нагрузка по току кросс-коммутации |
£ 2 |
Рабочая температура |
0 ° C ... +55 ° C |
Температура хранения |
-20 ° C ... +85 ° C |
Номинальное напряжение изоляции |
300V |
Выдерживаемое импульсное напряжение |
4кВ |
Входное напряжение изоляции - Выход |
1.2KV эфф / 1 с |
Тип соединения |
Винт |
Д х Ш х Г (мм) |
92,4 х 12,5 х 112,4 |
Преобразователь сигнала |
Кат. Нет. |
Посылка Количество |
931S-A2A2N-DC |
1 |
Пассивный конвертер
- Электрическая изоляция
- Очень низкое энергопотребление
- Диапазон входного выбран с помощью переключателей
- Нет калибровка необходимости
|
931S-C1A2D-ФП |
Технические условия |
Пассивный конвертер |
Монтажная схема |

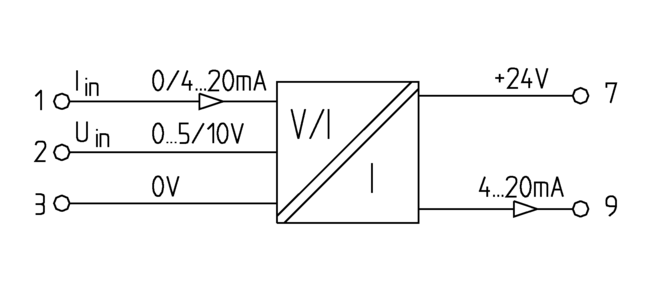

![Увеличить - 854372000091](/addcontent/img/ForPages/15808.gif) |
Соответствие стандартам |
UL 508, CSA C22.2 № 142-M198, EN 61000-6-1:2007, EN 61000-6-2:2005, EN 61000-6-3:2007, EN 61000-6-4:2007 |
Сертификаты |
CE, CULUS, IND. ДАЛЕЕ. ОБОРУДОВАНИЯ. NRAQ2/8.E113724 |
Входнын рейтинг |
|
Напряжение |
0 ... 5В / 0 ... 10В |
Ток |
0 ... 20 мА / 4 ... 20 мА |
Максимум Напряжение |
30 В постоянного тока |
Максимальный ток |
40 мА |
Входное сопротивление
(напряжение / ток) |
0 ... 5В: 210 к Вт ; 0 ... 10В: 430 к Вт / 51 Вт |
Номинальная выходная мощность |
|
Ток |
4 ... 20 мА |
Выходной сигнал Ограничение |
ок. 24 мА |
Сопротивление нагрузки (текущий) |
R L = (U B -12 В) / 20 мА, например, 600 Вт при 24 В |
Точность |
0,2% от измерения конечного значения диапазона |
Общие характеристики |
|
Напряжение питания |
минимум 12 В постоянного тока, макс. 30 В постоянного тока |
Тип питания |
Вывод без питания |
Рабочая температура |
0 ° C ... +55 ° C |
Температура хранения |
-20 ° C ... +85 ° C |
Настройки по умолчанию |
0 ... 20 мА, 10 Гц |
Номинальное напряжение изоляции |
300 В |
Выдерживаемое импульсное напряжение |
4 кВ |
Входное напряжение изоляции - Выход |
4 кВ эфф / 5 с |
Тип соединения |
Винт |
Д х Ш х Г (мм) |
92,4 х 17,4 х 112,4 |
Преобразователь сигнала |
Кат. Нет. |
Посылка Количество |
931S-C1A2D-ФП |
1 |
Активность конвертер, 3-полосная
- Вспомогательный источник питания
- Поставка 12 ... 60В DC
- Светодиодный индикатор состояния
- Съемные клеммы
|
931S-C3C3J-DC |
Технические условия |
Активность конвертер, 3-полосная |
Соответствие стандартам |
UL 508, CSA C22.2 № 142-M198 |
Сертификаты |
CE, CULUS, IND. ДАЛЕЕ. ОБОРУДОВАНИЯ. NRAQ2 / 8. E113724 |
Входные рейтинг |
|
Тип |
Текущий или входное напряжение ⋆ |
Пределы входного сигнала |
0 ... 22 мА / 0 ... 10В |
Питания датчика |
20 мА при 24 В постоянного тока |
Входное сопротивление
(напряжение / ток) |
1 М Вт / 100 Вт |
Выходня номинальная мощность |
|
Тип |
Тока или напряжения в выходной ⋆ |
Выходные Пределы сигналов |
0 ... 22 мА / 0 ... 10В |
Точность |
± 0,1% от конечного значения |
Сопротивление нагрузки
(напряжение / ток) |
³ 500 Вт / £ 1 к Вт |
Общие характеристики |
|
Напряжение питания |
24 В постоянного тока ± 25% |
Потребляемая мощность |
<2,5 Вт |
Рабочая температура |
0 ° C ... +60 ° C |
Температура хранения |
-25 ° C ... +70 ° C |
Выдерживаемое импульсное напряжение |
4кВ (1.2/50 м ы) |
Номинальное напряжение |
300В эфф |
Напряжение изоляции ввода-вывода |
2 кВ |
Д х Ш х Г (мм) |
92,4 х 12,5 х 112,4 |
Тип соединения |
Винт |
Преобразователь сигнала |
Кат. Нет. |
Посылка Количество |
931S-C3C3J-DC |
1 |
Активность конвертер, 3-полосная
- Универсально регулируется с помощью переключателя DIP
- Интернет инструмент услуги по оказанию помощи с DIP переключатель выбора
- Напряжение питания 20 ... 230 В AC / DC
- Низкие потери мощности
- Регулируемая частота передачи
|
931S-C4C5D-BC |
Технические условия |
Активность конвертер, 3 Way |

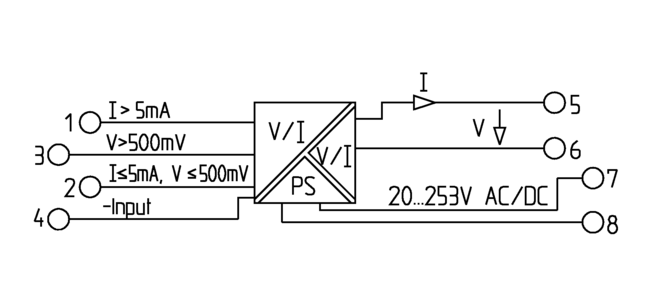

Монтажная схема |
![Увеличить - 856074000091](/addcontent/img/ForPages/15809.gif) |
Соответствие стандартам |
UL 508, CSA C22.2 № 142-M198 |
Сертификаты |
CE, CULUS, IND. ДАЛЕЕ. ОБОРУДОВАНИЯ. NRAQ/7.E113724 |
Входные рейтинг |
|
Напряжение |
± 20 мВ ... ± 200 В |
Ток |
± 0,1 мА ... ± 100 мА |
Входное сопротивление
(напряжение / ток) |
1 М Вт / <5 мА: прибл. 100 Вт ;> 5 мА: прибл. 5 Вт |
Номинальная выходная мощность |
|
Напряжение |
0 ... ± 10 В |
Ток |
0 ... ± 20 мА |
Сопротивление нагрузки
(напряжение / ток) |
³ 1 к Вт / £ 600 Вт |
Точность |
<0,1% от конечного значения |
Диапазон регулировки, усиления |
0,33 ... 3,30 х конечное значение выбранного диапазона выходного |
Смещение потенциометра |
100%, -50%, 0%, 50%, 100% от диапазона измерения |
Общие характеристики |
|
Напряжение питания |
22 ... 230 В AC / DC +10% / 48 ... 62 Гц |
Потребляемая мощность |
ок. 1 Вт |
Рабочая температура |
-10 ° C ... +70 ° C |
Температура хранения |
-40 ° C ... +85 ° C |
Настройки по умолчанию |
0 ... 10 В / 0 ... 10В / 10Гц |
Номинальное напряжение изоляции |
300V |
Выдерживаемое импульсное напряжение |
5 кВ, 1.2/50 м ы (МЭК 255-4) |
Входное напряжение изоляции - Выход |
4кВ эфф |
Тип соединения |
Винт |
Д х Ш х Г (мм) |
92,4 х 12,5 х 112,4 |
Преобразователь сигнала |
Кат. Нет. |
Посылка Количество |
931S-C4C5D-BC |
1 |
