42CM Датчики фотоэлектрические металлические цилиндрические производства Allen-Bradley

42CM Металлический цилиндрический датчик
  • 42CM Металлический цилиндрический датчик
  • 42CM
  • 42CM_1610
  • 42CM_1611
Металлические цилиндрические фотоэлектрические датчики M18 серии 42CM
Датчики 42CM цилиндрические семейства фотоэлектрических датчиков предлагает полный спектр режимов общего назначения зондирования в прочном, никелированном латуном корпусе. Эти датчики предназначены для работы в тяжелых условиях, как правило, в погрузочно-разгрузочных операциях и упаковочной промышленности. Корпус 42см может быть установлен с помощью стандартных отраслевых 18 мм крепежные отверстий, которые позволяют огранизовать быструю установку и замену.
Лазерные модели 42CM  предлагают лазерный луч с Классо 1 "безопасный для глаз", предназначенный для обнаружения мелких деталей в упаковке, обработки материалов и полупроводниковой промышленности.
Конструктивные особенности:
  • Широкий выбор сенсорных режимов;
  • Стандартный цилиндрический корпус M18;
  • Подходят для промышленной эксплуатации в экстремальных условиях;
  • Выходы N-P-N или P-N-P;
  • Малое время реакции.
Сертификаты:
c-UL, CE.

Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Технические условия
Сертификаты CULUS в списке и с маркировкой CE для всех применимых директив
Вибрация 10 ... 55 Гц, амплитуда 0,5 мм, соответствует или превышает требования стандарта МЭК 60947-5-2
Шок 30 г с 11 продолжительности мс импульса, соответствует или превышает требования стандарта МЭК 60947-5-2
Относительная влажность 5 ... 95 (без конденсации)
Тип защиты Ложные импульсов, от обратной полярности, перегрузки, короткого замыкания
Ambient Light Иммунитет Свет 5000 люкс
Окружающей среды
Тип корпуса Рейтинг IP67
Рабочая температура [C (F)] -25 ... +70 ° (-13 ... +158 °)
Электрический
Тип защиты Ложные импульсов, от обратной полярности, перегрузки, короткого замыкания
Ток питания 30 мА макс.
Выходы
Ток нагрузки 100 мА
Ток утечки Макс. <10 м
Механический
Материал корпуса Никелированная латунь
Материал линз Акрил
Тип соединения Кабель 2 м, 4-контактный DC микро QD
Входящие в комплект принадлежности Поставляется монтажные кронштейны, отражатели, шнуров; крепежные гайки 18мм

Для Тип выхода и тип подключения, см. в разделе Выбор продукта.

Оптический

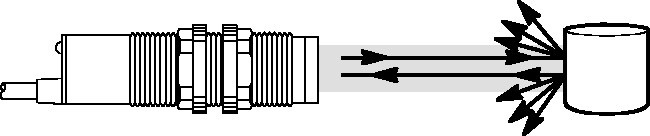

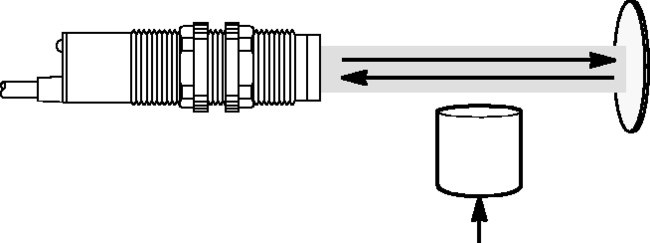

 Режим Световозвращающих Поляризованный Световозвращающий Диффузный Подавление фона Прошедший пучок
Стандарт
Время реакции 4 мс 4 мс 2 мс 0,5 мс 2 мс (0,5 мс для подавления фона)
Поле зрения 1.9 ° 1.8 ° 6.6 ° 5.7 ° 1.6 °
Размер пятна - - - - -
Источник света Инфракрасный 880 нм Видимый красный 660 нм Видимый красный 660 нм Лазер класса 1 650 нм Инфракрасный 880 нм
Лазер
Размер пятна - - - - -
Источник света - Лазер класса 1 650 нм Лазер класса 1 650 нм - Лазер класса 1 650 нм

Код Артикул Описание Заказать
159229 42CM-B2LNBC-D4 Sensing Mode: Background Suppression. Light Source: Class 1 laser 650 nm. Sensing Distance: 50 mm (2 in.). Sensitivity Adjustment: No Adjustment. Output Function: Selectable light or dark operate. Output Type: NPN Заказать
159230 42CM-B2LNBE-D4 Sensing Mode: Background Suppression. Light Source: Class 1 laser 650 nm. Sensing Distance: 100 mm (3.9 in.). Sensitivity Adjustment:  . Output Function:  . Output Type:   Заказать
158813 42CM-B2LPBC-D4 Sensing Mode: Background Suppression. Operating Voltage/Supply Current: 10…30V DC, 30 mA. Sensing Distance [m (ft)]: 0,05 (0,2). Output Type/Capacity/Response  Time: Selectable L.O. or D.O.PNP/100 mA/0.5 ms. Connection Type: 4-pin micro (M12) QD Заказать
158814 42CM-B2LPBE-D4 Sensing Mode: Background Suppression. Operating Voltage/Supply Current: 10…30V DC, 30 mA. Sensing Distance [m (ft)]: 0,1 (0,33). Output Type/Capacity/Response  Time: Selectable L.O. or D.O.PNP/100 mA/0.5 ms. Connection Type: 4-pin micro (M12) QD Заказать
158812 42CM-D1MPAL-D4 Sensing Mode: Standard Diffuse. Operating Voltage/Supply Current: 10…30V DC, 30 mA. Sensing Distance [m (ft)]: 0…0.4 (0…1.1) adjustable. Output Type/Capacity/Response  Time: L.O. & D.O.PNP/100 mA/2 ms. Connection Type: 4-pin micro (M12) QD Заказать
159225 42CM-D2MNAE-D4 Sensing Mode: Diffuse. Light Source: Visible red 660 nm. Sensing Distance: 3…100 mm (0…3.9 in.). Sensitivity Adjustment: Potentiometer. Output Function: Light and dark operate. Output Type: NPN Заказать
159226 42CM-D2MNAL-D4 Sensing Mode: Diffuse. Light Source: Visible red 660 nm. Sensing Distance: 3…400 mm (0…15.7 in.). Sensitivity Adjustment:  . Output Function:  . Output Type:   Заказать
158811 42CM-D2MPAE-D4 Sensing Mode: Standard Diffuse. Operating Voltage/Supply Current: 10…30V DC, 30 mA. Sensing Distance [m (ft)]: 0…0.1 (0…0.33) adjustable. Output Type/Capacity/Response  Time: L.O. & D.O.PNP/100 mA/2 ms. Connection Type: 4-pin micro (M12) QD Заказать
159227 42CM-D2MPAL-D4 Sensing Mode: Diffuse. Light Source: Visible red 660 nm. Sensing Distance: 3…400 mm (0…15.7 in.). Sensitivity Adjustment:  . Output Function:  . Output Type:   Заказать
159228 42CM-D8MNA-D4 Sensing Mode: Diffuse. Light Source: Class 1 laser 650 nm. Sensing Distance: 3…300 mm (0…11.8 in.). Sensitivity Adjustment: Teach Button. Output Function:  . Output Type: NPN Заказать
158824 42CM-D8MPA-D4 Operating Voltage/Supply Current: Diffuse 10…30V DC,25 mA. Sensing Distance[m (ft)]@ 2x Margin: 0,003 ... 0,3 (0,01 ... 0,98). Output Type/Capacity/Response  Time: LO & DO PNP/100 mA/0.7 мс. Connection Type: 4-pin micro (M12) QD Заказать
158815 42CM-E1EZB-D4 Sensing Mode: Transmitted Beam. Operating Voltage/Supply Current: 10…30V DC, 25 mA. Sensing Distance [m (ft)]: 0,003 ... 20 (0,01 ... 65,6). Output Type/Capacity/Response  Time:  . Connection Type: 4-pin micro (M12) QD Заказать
158826 42CM-E8EZB-D4 Operating Voltage/Supply Current: Transmitted Beam, Emitter 10…30V DC,25 mA. Sensing Distance[m (ft)]@ 2x Margin: 0.003…50 (0.01…164) adjustable. Output Type/Capacity/Response  Time: N/Alight source. Connection Type: 4-pin micro (M12) QD Заказать
159223 42CM-P2MNB-D4 Sensing Mode: Polarized Retroreflective. Light Source: Visible red 660 nm. Sensing Distance: 0.003…3 m (0…9.9 ft). Sensitivity Adjustment:  . Output Function:  . Output Type: NPN Заказать
158809 42CM-P2MPB-D4 Sensing Mode: Polarized Retroreflective. Operating Voltage/Supply Current: 10…30V DC, 30 mA. Sensing Distance [m (ft)]: 0,003 ... 3 (0,01 ... 9,9). Output Type/Capacity/Response  Time: L.O. & D.O.PNP/100 mA/4 ms. Connection Type: 4-pin micro (M12) QD Заказать
159224 42CM-P8MNB-D4 Sensing Mode: Polarized Retroreflective. Light Source: Class 1 laser 650 nm. Sensing Distance: 0.003…30 m (0…78 ft). Sensitivity Adjustment: Teach Button. Output Function: Light and dark operate. Output Type: NPN Заказать
158825 42CM-P8MPB-D4 Operating Voltage/Supply Current: Polarized Retroreflective 10…30V DC,25 mA. Sensing Distance[m (ft)]@ 2x Margin: 0,003 ... 30 (0,01 ... 78). Output Type/Capacity/Response  Time: L.O. & D.O.PNP/100 mA/0.7 ms. Connection Type: 4-pin micro (M12) QD Заказать
159231 42CM-R1MNB-D4 Sensing Mode: Transmitted Beam Receiver. Light Source: Infrared 880 nm or visible red 660 nm. Sensing Distance: 3…20 m (0…65.6 ft). Sensitivity Adjustment: No Adjustment. Output Function: Light and dark operate. Output Type: NPN Заказать
158816 42CM-R1MPB-D4 Sensing Mode: Transmitted Beam. Operating Voltage/Supply Current: 10…30V DC, 25 mA. Sensing Distance [m (ft)]: 0,003 ... 20 (0,01 ... 65,6). Output Type/Capacity/Response  Time: Selectable L.O. or D.O.PNP/100 mA/2 ms. Connection Type: 4-pin micro (M12) QD Заказать
159232 42CM-R8MNB-D4 Sensing Mode: Transmitted Beam Receiver. Light Source: Infrared 880 nm or visible red 660 nm. Sensing Distance: 3…50 m (0…164 ft). Sensitivity Adjustment: Potentiometer. Output Function:  . Output Type: NPN Заказать
159222 42CM-U1MNB-D4 Sensing Mode: Retroreflective. Light Source: Infrared 880 nm. Sensing Distance: 0.003…4 m (0.0 …13.2 ft). Sensitivity Adjustment: No Adjustment. Output Function: Light and dark operate. Output Type: NPN Заказать
158810 42CM-U1MPB-D4 Sensing Mode: Retroreflective. Operating Voltage/Supply Current: 10…30V DC, 30 mA. Sensing Distance [m (ft)]: 0,003 ... 4 (0,01 ... 13,2). Output Type/Capacity/Response  Time: L.O. & D.O.PNP/100 mA/4 ms. Connection Type: 4-pin micro (M12) QD Заказать
;
