Контроллеры SMC-3 производства Allen-Bradley

Kontrollery-SMC-3
  • Kontrollery-SMC-3
  • Kontrollery-SMC-3_769

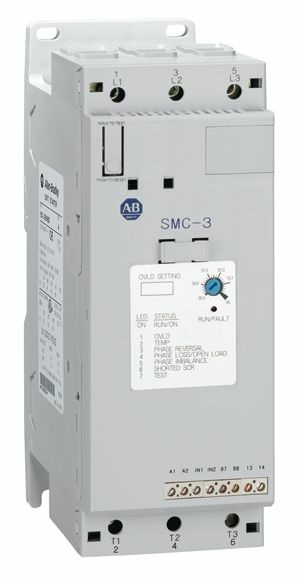

  • Контроллер SMC-3

SMC-3 представляет собой компактный, простой в использовании, контроллер предназначеный для 3-фазных двигателей. Он имеет встроенное реле перегрузки и встроенный шунтирующий контактор SCR на всех трех этапов, которые обеспечивают меньшую площадь, чем другие устройства плавного пуска на рынке. Этот продукт предназначен для многих приложений, включая компрессоры, чиллеры, насосы, конвейеры и дробилок.

Особенности:
  • Диапазон тока: 200..600 В, 1..480 А/831 А;
  • Плавный пуск;
  • Кикстарт;
  • Плавный останов;
  • Встроенные шунтирующие контакты;
  • Встроенная защита двигателя;
  • Соответствие стандартам: CE, CSA, UL.

Контроллеры двух диапазонов напряжения: 200 ... 480 В переменного тока и 200 ... 600 В переменного тока. Все диапазоны напряжения будут работать с частотой 50 или 60 Гц.

Стандарты

UL 508
CSA C22.2 No.14
EN/IEC 60947-1
EN/IEC 60947-4-2

Сертификаты

cULus Listed (Open Type) (File No. E96956, Guides NMFT, NMFT7)
CSA Certified (File No. LR 1234)
CE Marked (Open Type) per EMC and Low Voltage Directive
CCC Certified

Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Электронное Защита двигателя от перегрузки

SMC-3 включает в себя контроллер, в стандартной комплектации, электронная защита от перегрузки двигателя. Эта защита перегрузки двигателя осуществляется в электронном виде с использованием трансформаторов тока в каждой из трех фаз. Защита от перегрузки контроллера программируется, предоставляя пользователю гибкость. Класс защиты от перегрузки выбор состоит либо OFF, 10, 15 или 20. Ток срабатывания легко выбраны путем регулировки поворотного потенциометра двигателя под полной нагрузкой текущий рейтинг. Сброс отключения выбирается либо автоматическом или ручном режиме.

Примечание: Поездка рейтинг составляет 120% от диском выбора режима.

За температурой

SMC-3 мониторов температуры SCR посредством внутренних термисторов. При максимальной мощности полюсов Номинальная температура будет достигнута, микрокомпьютер отключает SMC, TEMP Сбой индицируется с помощью светодиода, а также 97/98 вине контакт замыкается.

Защита Phase Reversal

При включении с помощью DIP-переключателя, 3-фазный входной мощности будут проверены перед запуском. Если входная мощность постепенно обнаруживается неверными, начало будет прервана и нарушения, указанного.

Обрыв фазы / Open нагрузки

Устройство не будет пытаться начала, если есть однофазный состояние на линии. Это защищает от выгорания двигателя при однофазном запуске.

Дисбаланс фаз

Устройство отслеживает дисбаланс между фазных токов. Для предотвращения повреждения двигателя, блок отключается, если разница между минимальной фазы тока и максимальный ток фазы превышает 65% в течение 3 с, а индикация сбоя.

Короткое замыкание SCR

Перед каждым началом и во время пуска, устройство будет проверять все тиристоры коротких замыканий и подключения блока нагрузки на двигатель. Если есть короткое SCR в SMC-3 и / или открытые нагрузки, начало будет прервана и короткое SCR или обрыв нагрузки будет указано. Это предотвращает повреждение от перекоса фаз.

Нажмите для тестирования

Блок с цепей управления могут быть проверены на неисправности, используя толчок проверьте исправность. Нажмите и удерживайте кнопку сброса в течение 7 секунд вызывается вине Aux (97, 98) и выключите SMC-3. Для очистки, либо нажмите кнопку сброса или цикл управления мощностью устройства.

Описание индикаторов (число миганий)

1. Перегрузка
2. Перегрев
3. Восстановление фазы
4. Обрыв фазы / Open нагрузки
5. Дисбаланс фаз
6. Короткое замыкание SCR
7. Тест

Код Артикул Номинальный ток (линейное подключение) Мощность двигателя (линейное подключение) Номинальный ток (подключение треугольником) Мощность двигателя (подключение треугольником) Управление Заказать
17651 150-C108NBD 27…108 55 47…187 90 100..240 В, 50/60 Гц Заказать
17668 150-C108NBR 27…108 55 47…187 90 24 В, AC/DC Заказать
17652 150-C135NBD 34…135 75 59…234 132 100..240 В, 50/60 Гц Заказать
17669 150-C135NBR 34…135 75 59…234 132 24 В, AC/DC Заказать
17643 150-C16NBD 5.3…16 7.5 9.1…27.6 4…11 100..240 В, 50/60 Гц Заказать
17660 150-C16NBR 5.3…16 7.5 9.1…27.6 4…11 24 В, AC/DC Заказать
17644 150-C19NBD 6.3…19 7.5 10.9…32.8 4…15 100..240 В, 50/60 Гц Заказать
17661 150-C19NBR 6.3…19 7.5 10.9…32.8 4…15 24 В, AC/DC Заказать
17653 150-C201NBD 67…201 95…110 116…348 160 100..240 В, 50/60 Гц Заказать
17670 150-C201NBR 67…201 95…110 116…348 160 24 В, AC/DC Заказать
17654 150-C251NBD 84…251 95…132 145…435 250 100..240 В, 50/60 Гц Заказать
17671 150-C251NBR 84…251 95…132 145…435 250 24 В, AC/DC Заказать
17645 150-C25NBD 9.2…27.7 11 14.3…43 5.5…22 100..240 В, 50/60 Гц Заказать
17662 150-C25NBR 9.2…27.7 11 14.3…43 5.5…22 24 В, AC/DC Заказать
17646 150-C30NBD 10…30 15 17.3…52 7.5…22 100..240 В, 50/60 Гц Заказать
17663 150-C30NBR 10…30 15 17.3…52 7.5…22 24 В, AC/DC Заказать
17655 150-C317NBD 106…317 95…160 183…549 315 100..240 В, 50/60 Гц Заказать
17672 150-C317NBR 106…317 95…160 183…549 315 24 В, AC/DC Заказать
17656 150-C361NBD 120…361 110…200 208…625 355 100..240 В, 50/60 Гц Заказать
17673 150-C361NBR 120…361 110…200 208…625 355 24 В, AC/DC Заказать
17647 150-C37NBD 12.3…37 18.5 21…64 7.5…30 100..240 В, 50/60 Гц Заказать
17664 150-C37NBR 12.3…37 18.5 21…64 7.5…30 24 В, AC/DC Заказать
17641 150-C3NBD 1…3 1.1 1.7…5.1 0.55…2.2 100..240 В, 50/60 Гц Заказать
17658 150-C3NBR 1…3 1.1 1.7…5.1 0.55…2.2 24 В, AC/DC Заказать
17648 150-C43NBD 14.3…43 22 25…74 11…37 100..240 В, 50/60 Гц Заказать
17665 150-C43NBR 14.3…43 22 25…74 11…37 24 В, AC/DC Заказать
17657 150-C480NBD 160…480 160…250 277…831 450 100..240 В, 50/60 Гц Заказать
17674 150-C480NBR 160…480 160…250 277…831 450 24 В, AC/DC Заказать
17649 150-C60NBD 20…60 30 34.6…104 15…55 100..240 В, 50/60 Гц Заказать
17666 150-C60NBR 20…60 30 34.6…104 15…55 24 В, AC/DC Заказать
17650 150-C85NBD 28.3…85 45 50…147 22…75 100..240 В, 50/60 Гц Заказать
17667 150-C85NBR 28.3…85 45 50…147 22…75 24 В, AC/DC Заказать
17642 150-C9NBD 3…9 4 5.1…16 2.2…7.5 100..240 В, 50/60 Гц Заказать
17659 150-C9NBR 3…9 4 5.1…16 2.2…7.5 24 В, AC/DC Заказать
;
