Панели производства ABB

Глухие модульные панели
  • Глухие модульные панели
  • Панели для модульной аппаратуры
  • Адаптер глубины
  • Заглушка отверстий модульных панелей
  • Маркировка
  • Панели для измерительных приборов---
  • -Панели для измерительных приборов
  • Глухая панель с углублением

Файлы

Шкафы IS2 Шкафы IS2
Габаритные размеры Габаритные размеры
Техническая информация Техническая информация
Глухие модульные панели
Глухая панель из листовой стали толщиной 1,2 мм (Ш=600 мм) и 1,5 мм (Ш=800 мм), окрашенная в цвет RAL7035 с быстрой фиксацией. Полезный размер всегда на 100 мм меньше общей высоты шкафа.

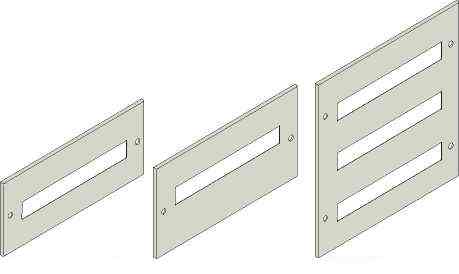

Панели для модульной аппаратуры
Панель с вырезом под модульное оборудование из стали толщиной 1,2 мм (Ш=600 мм) и 1,5 мм (Ш=800 мм), окрашена в цвет RAL7035, с быстрой фиксацией, подготовлена для петель EH1889.
Полезный размер всегда на 100 мм меньше общей высоты шкафа.
Заглушки для панелей
Адаптер глубины
Опоры для кабельного канала
Заглушка отверстий модульных панелей
Маркировка
Панели для измерительных приборов
Панель с квадратными вырезами для измерительных приборов из листовой стали толщиной 1,5 мм, окрашена в цвет RAL7035, с быстрым креплением, подготовлена к установке на петлях EH1889.
Полезный размер всегда на 100 мм меньше общей высоты шкафа.
Глухая панель с углублением
Глухая панель из листовой стали толщиной 1,2 мм (Ш=600 мм) и 1,5 мм (Ш=800 мм), окрашенная в цвет RAL7035 с быстрой фиксацией. Полезный размер всегда на 100 мм меньше общей высоты шкафа.
Панели с высотой 200 или 300 мм могут быть использованы для фиксированных автоматических выключателей Tmax T1-T2- T3 с передними клеммами и механизмом прямого управления с вращающейся ручкой, а панели с высотой 400, 500 и 600 мм могут быть использованы для выключателей нагрузки OT от 1000 до 1600 A.
  • Размер : :
Код Артикул Описание Заказать
245950 AD1009 Пластиковые опоры для горизонтального крепления кабель-каналов (4шт) Заказать
247057 AD1098 Металлические опоры для горизонтальных/вертикальных кабельных каналов (4 шт.) Заказать
246015 AD1101 Маркировка на 1 DIN-мод. (288 шт.) Заказать
246016 AD1102 Маркировка на 2 DIN-мод. (192 шт.) Заказать
246017 AD1103 Маркировка на 4 DIN-мод. (96 шт.) Заказать
246018 AD1104 Маркировка на 4 DIN-мод. (96 шт.) Заказать
246013 AD1600 Держатели маркировки на 24 DIN-мод. ширина 432мм, (20 шт.) Заказать
246014 AD1800 Держатели маркировки на 36 DIN-мод. ширина 634мм, (20 шт.) Заказать
247029 EH0562K Глухая панель, ширина 600мм высота 50мм Заказать
247037 EH0582K Глухая панель, ширина 800мм высота 50мм Заказать
247030 EH1062K Глухая панель, ширина 600мм высота 100мм Заказать
247038 EH1082K Глухая панель, ширина 800мм высота 100мм Заказать
247049 EH1524K Панель 24 DIN мод., размер 150x600 мм Заказать
247045 EH1529K Панель 29 DIN мод., размер 150x800 мм Заказать
247052 EH1536K Панель 36 DIN мод., размер 150x800 мм Заказать
247031 EH1562K Глухая панель, ширина 600мм высота 150мм Заказать
247039 EH1582K Глухая панель, ширина 800мм высота 150мм Заказать
247055 EH1889 Петли для панелей (10 шт.) Заказать
247056 EH1890 Устройства быстрой фиксации для передних панелей (5 шт.) Заказать
247058 EH2002 Заглушка отверстий модульных панелей 2000 мм, серый цвет RAL7035 (10 шт.) Заказать
247050 EH2024K Панель 24 DIN мод., размер 200x600 мм Заказать
247046 EH2029K Панель 29 DIN мод., размер 200x800 мм Заказать
247053 EH2036K Панель 36 DIN мод., размер 200x800 мм Заказать
247032 EH2062K Глухая панель, ширина 600мм высота 200мм Заказать
247068 EH2063K Глухая панель с углублением, размер 200x600 мм Заказать
247040 EH2082K Глухая панель, ширина 800мм высота 200мм Заказать
247069 EH2083K Глухая панель с углублением, размер 200x800 мм Заказать
247059 EH2118 Держатели маркировки 18 DIN мод. (20 шт.) Ш=325 мм Заказать
247060 EH2129 Держатели маркировки 29 DIN мод. (20 шт.) Ш=525 мм Заказать
247061 EH2272K Панель для 2 приборов 72x72 мм, размер 200x600 мм Заказать
247063 EH2297K Панель для 2 приборов 96x96 мм, размер 200x600 мм Заказать
247062 EH2472K Панель для 4 приборов 72x72 мм, размер 200x600 мм Заказать
247047 EH3029K Панель 29 DIN мод. со смещенным отверстием, размер 300x800 мм Заказать
247033 EH3063K Глухая панель, ширина 600мм высота 300мм Заказать
247070 EH3064K Глухая панель с углублением, размер 300x600 мм Заказать
247041 EH3082K Глухая панель, ширина 800мм высота 300мм Заказать
247071 EH3083K Глухая панель с углублением, размер 300х800 мм Заказать
247064 EH3272K Панель для 2 приборов 72x72 мм, размер 200x800 мм Заказать
247065 EH3296K Панель для 2 приборов 96x96 мм, размер 200x800 мм Заказать
247066 EH3472K Панель для 4 приборов 72x72 мм, размер 200x800 мм Заказать
247067 EH3496K Панель для 4 приборов 96x96 мм, размер 200x800 мм Заказать
247034 EH4062K Глухая панель, ширина 600мм высота 400мм Заказать
247072 EH4064K Глухая панель с углублением, размер 400х600 мм Заказать
247042 EH4082K Глухая панель, ширина 800мм высота 400мм Заказать
247073 EH4083K Глухая панель с углублением, размер 400х800 мм Заказать
247035 EH5062K Глухая панель, ширина 600мм высота 500мм Заказать
247074 EH5063K Глухая панель с углублением, размер 500х600 мм Заказать
247043 EH5082K Глухая панель, ширина 800мм высота 500мм Заказать
247075 EH5084K Глухая панель с углублением, размер 500х800 мм Заказать
247051 EH6025K Панель 72 DIN мод. (3x24 DIN мод.), размер 600x600 мм Заказать
247048 EH6029K Панель 87 DIN мод. DIN (3x29 DIN мод.), размер 600x800 мм Заказать
247054 EH6036K Панель 108 DIN мод. (3x36 DIN мод.), размер 600x800 мм Заказать
247036 EH6062K Глухая панель, ширина 600мм высота 600мм Заказать
247076 EH6063K Глухая панель с углублением, размер 600х600 мм Заказать
247044 EH6082K Глухая панель, ширина 800мм высота 600мм Заказать
247077 EH6084K Глухая панель с углублением, размер 600х800 мм Заказать
246142 EV1135 Заглушки для приборной панели 72х72 мм (10 шт) Заказать
246143 EV1136 Заглушки для приборной панели 96x96 мм (5 шт.) Заказать
;
