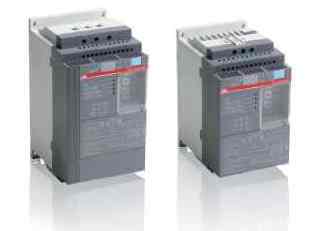

PSS – универсальная серия производства ABB

Файлы

Устройства плавного пуска--softstart

Обзор

Устройства плавного пуска серии PSS позволяют получить универсальное решение вне зависимости от схемы подключения электродвигателя, как в линию, так и при подключении внутри «треугольника». Это идеальное решение для применений, где необходимо обеспечить большое количество пусков в час и гарантировать высокую износостойкость оборудования.

Описание изделия

• Номинальное рабочее напряжение 208 ... 690 В AC
• Номинальное напряжение управления 110 ... 120 В AC или 220 ... 240 В AC
• Номинальный рабочий ток 18 ... 300 A (до 515 A при подключении внутри «треугольника»)
• Температура эксплуатации от –25 до +60 °C
• Настройка с помощью потенциометров на лицевой панели
• Предназначен для длительной работы без шунтирующего контактора
• Реле для переключения на внешний шунтирующий контактор
• Реле для сигнализации о неисправности (НО или НЗ)
• Возможность использования функции ограничения тока

Код	Артикул	Тип	Описание	Номинальный рабочий ток	Заказать
244084	1SFA892001R1001	PSS18/30-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	18	Заказать
244110	1SFA892001R1002	PSS18/30-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	18	Заказать
244097	1SFA892001R2001	PSS18/30-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	18	Заказать
244123	1SFA892001R2002	PSS18/30-500LC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	18	Заказать
244085	1SFA892002R1001	PSS30/52-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	30	Заказать
244111	1SFA892002R1002	PSS30/52-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	30	Заказать
244098	1SFA892002R2001	PSS30/52-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	30	Заказать
244124	1SFA892002R2002	PSS30/52-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	30	Заказать
244086	1SFA892003R1001	PSS37/64-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	37	Заказать
244112	1SFA892003R1002	PSS37/64-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	37	Заказать
244099	1SFA892003R2001	PSS37/64-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	37	Заказать
244125	1SFA892003R2002	PSS37/64-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	37	Заказать
244087	1SFA892004R1001	PSS44/76-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	44	Заказать
244113	1SFA892004R1002	PSS44/76-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	44	Заказать
244100	1SFA892004R2001	PSS44/76-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	44	Заказать
244126	1SFA892004R2002	PSS44/76-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	44	Заказать
244088	1SFA892005R1001	PSS50/85-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	50	Заказать
244114	1SFA892005R1002	PSS50/85-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	50	Заказать
244101	1SFA892005R2001	PSS50/85-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	50	Заказать
244127	1SFA892005R2002	PSS50/85-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	50	Заказать
244089	1SFA892006R1001	PSS60/105-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	60	Заказать
244115	1SFA892006R1002	PSS60/105-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	60	Заказать
244102	1SFA892006R2001	PSS60/105-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	60	Заказать
244128	1SFA892006R2002	PSS60/105-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	60	Заказать
244090	1SFA892007R1001	PSS72/124-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	72	Заказать
244116	1SFA892007R1002	PSS72/124-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	72	Заказать
244103	1SFA892007R2001	PSS72/124-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	72	Заказать
244129	1SFA892007R2002	PSS72/124-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	72	Заказать
244091	1SFA892008R1001	PSS85/147-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	85	Заказать
244117	1SFA892008R1002	PSS85/147-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	85	Заказать
244104	1SFA892008R2001	PSS85/147-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	85	Заказать
244130	1SFA892008R2002	PSS85/147-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	85	Заказать
244092	1SFA892009R1001	PSS105/181-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	105	Заказать
244118	1SFA892009R1002	PSS105/181-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	105	Заказать
244105	1SFA892009R2001	PSS105/181-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	105	Заказать
244131	1SFA892009R2002	PSS105/181-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	105	Заказать
244093	1SFA892010R1001	PSS142/245-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	142	Заказать
244119	1SFA892010R1002	PSS142/245-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	142	Заказать
244106	1SFA892010R2001	PSS142/245-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	142	Заказать
244132	1SFA892010R2002	PSS142/245-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	142	Заказать
244094	1SFA892011R1001	PSS175/300-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	175	Заказать
244120	1SFA892011R1002	PSS175/300-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	175	Заказать
244107	1SFA892011R2001	PSS175/300-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	175	Заказать
244133	1SFA892011R2002	PSS175/300-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	175	Заказать
244095	1SFA892013R1001	PSS250/430-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	250	Заказать
244121	1SFA892013R1002	PSS250/430-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	250	Заказать
244108	1SFA892013R2001	PSS250/430-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	250	Заказать
244134	1SFA892013R2002	PSS250/430-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	250	Заказать
244096	1SFA892014R1001	PSS300/515-500F	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	300	Заказать
244122	1SFA892014R1002	PSS300/515-500L	Номин. рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	300	Заказать
244109	1SFA892014R2001	PSS300/515-500FC	Номин.рабоч.напряж. Ue, 208-500 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	300	Заказать
244135	1SFA892014R2002	PSS300/515-500LC	Для нормальных условий пуска, класс 10, включ. в линию, рабоч.напряж. Ue, 208-500 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	300	Заказать
244136	1SFA893001R1001	PSS18/30-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	18	Заказать
244162	1SFA893001R1002	PSS18/30-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	18	Заказать
244149	1SFA893001R2001	PSS18/30-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	18	Заказать
244175	1SFA893001R2002	PSS18/30-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	18	Заказать
244137	1SFA893002R1001	PSS30/52-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	30	Заказать
244163	1SFA893002R1002	PSS30/52-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	30	Заказать
244150	1SFA893002R2001	PSS30/52-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	30	Заказать
244176	1SFA893002R2002	PSS30/52-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	30	Заказать
244138	1SFA893003R1001	PSS37/64-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	37	Заказать
244164	1SFA893003R1002	PSS37/64-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	37	Заказать
244151	1SFA893003R2001	PSS37/64-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	37	Заказать
244177	1SFA893003R2002	PSS37/64-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	37	Заказать
244139	1SFA893004R1001	PSS44/76-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	44	Заказать
244165	1SFA893004R1002	PSS44/76-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	44	Заказать
244152	1SFA893004R2001	PSS44/76-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	44	Заказать
244178	1SFA893004R2002	PSS44/76-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	44	Заказать
244140	1SFA893005R1001	PSS50/85-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	50	Заказать
244166	1SFA893005R1002	PSS50/85-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	50	Заказать
244153	1SFA893005R2001	PSS50/85-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	50	Заказать
244179	1SFA893005R2002	PSS50/85-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	50	Заказать
244141	1SFA893006R1001	PSS60/105-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	60	Заказать
244167	1SFA893006R1002	PSS60/105-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	60	Заказать
244154	1SFA893006R2001	PSS60/105-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	60	Заказать
244180	1SFA893006R2002	PSS60/105-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	60	Заказать
244142	1SFA893007R1001	PSS72/124-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	72	Заказать
244168	1SFA893007R1002	PSS72/124-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	72	Заказать
244155	1SFA893007R2001	PSS72/124-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	72	Заказать
244181	1SFA893007R2002	PSS72/124-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	72	Заказать
244143	1SFA893008R1001	PSS85/147-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	85	Заказать
244169	1SFA893008R1002	PSS85/147-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	85	Заказать
244156	1SFA893008R2001	PSS85/147-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	85	Заказать
244182	1SFA893008R2002	PSS85/147-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	85	Заказать
244144	1SFA893009R1001	PSS105/181-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	105	Заказать
244170	1SFA893009R1002	PSS105/181-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	105	Заказать
244157	1SFA893009R2001	PSS105/181-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	105	Заказать
244183	1SFA893009R2002	PSS105/181-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	105	Заказать
244145	1SFA893010R1001	PSS142/245-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	142	Заказать
244171	1SFA893010R1002	PSS142/245-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	142	Заказать
244158	1SFA893010R2001	PSS142/245-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	142	Заказать
244184	1SFA893010R2002	PSS142/245-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	142	Заказать
244146	1SFA893011R1001	PSS175/300-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	175	Заказать
244172	1SFA893011R1002	PSS175/300-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	175	Заказать
244159	1SFA893011R2001	PSS175/300-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	175	Заказать
244185	1SFA893011R2002	PSS175/300-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	175	Заказать
244147	1SFA893013R1001	PSS250/430-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	250	Заказать
244173	1SFA893013R1002	PSS250/430-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	250	Заказать
244160	1SFA893013R2001	PSS250/430-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	250	Заказать
244186	1SFA893013R2002	PSS250/430-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	250	Заказать
244148	1SFA893014R1001	PSS300/515-690F	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НО	300	Заказать
244174	1SFA893014R1002	PSS300/515-690L	Номин.рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НО	300	Заказать
244161	1SFA893014R2001	PSS300/515-690FC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 110-120 В, 50/60 Гц; реле сигнал. = НЗ	300	Заказать
244187	1SFA893014R2002	PSS300/515-690LC	Номин. рабоч.напряж. Ue, 400-690 В; напряж.управл. 220-240 В, 50/60 Гц; реле сигнал. = НЗ	300	Заказать
